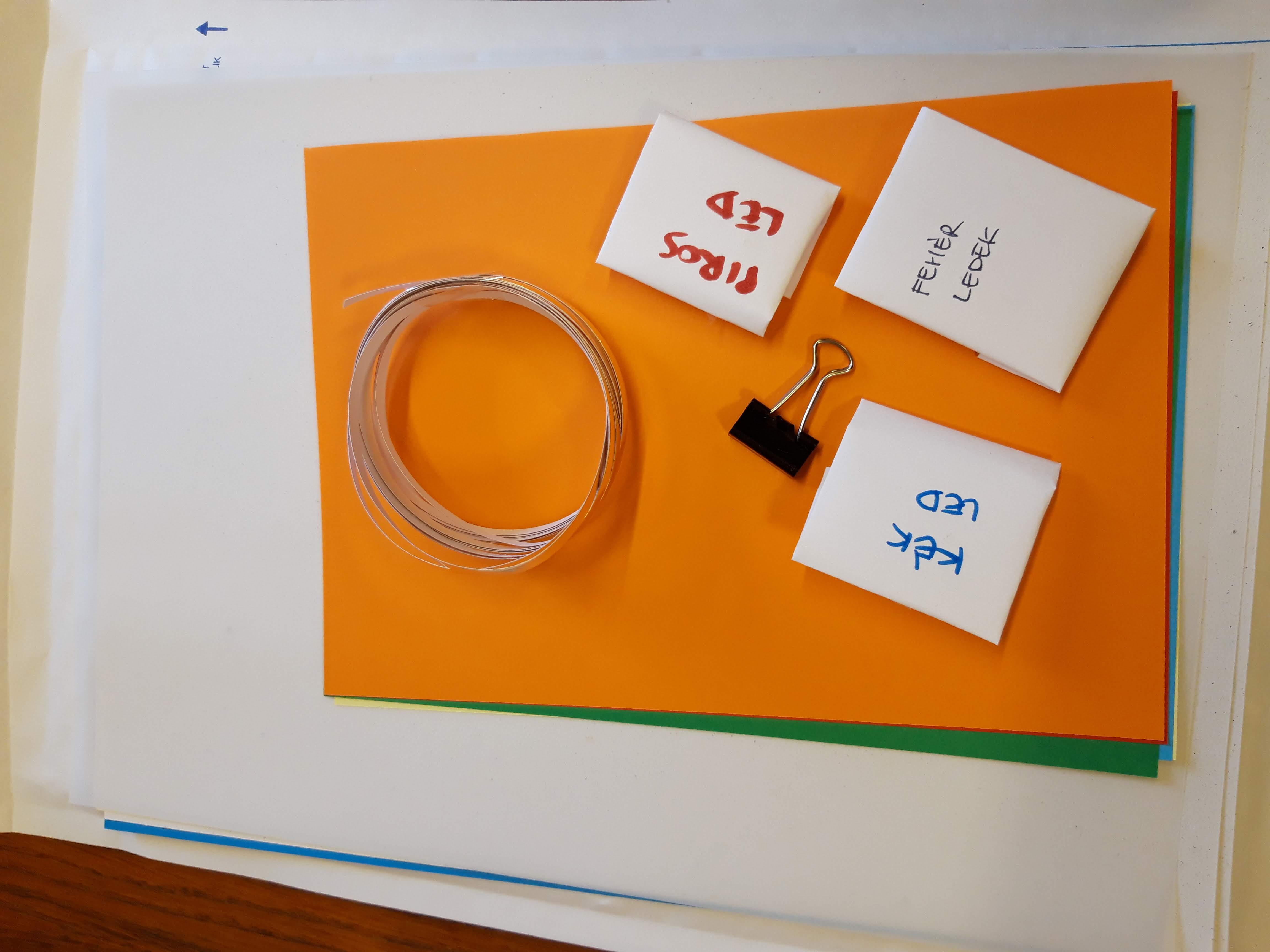

• Öntapadós réz szalag 5mm széles 20m tekercs V-000520-CU (3 méter)
• 2 db fehér LED: LED5mm meleg fehér, víztiszta 6..8cd LED5 W 8000
• kísérletezéshez 2db színes 5 mm-es LED (bármilyen színű)
• 3 darab CR2032-es gombelem pl.  IKEA
• 19 vagy 25 mm-es binder kapocs
• félfamentes rajzlapok
• színes papír

Legyen otthon: olló, ceruza, cellux, stift ragasztó, A/4-es papir

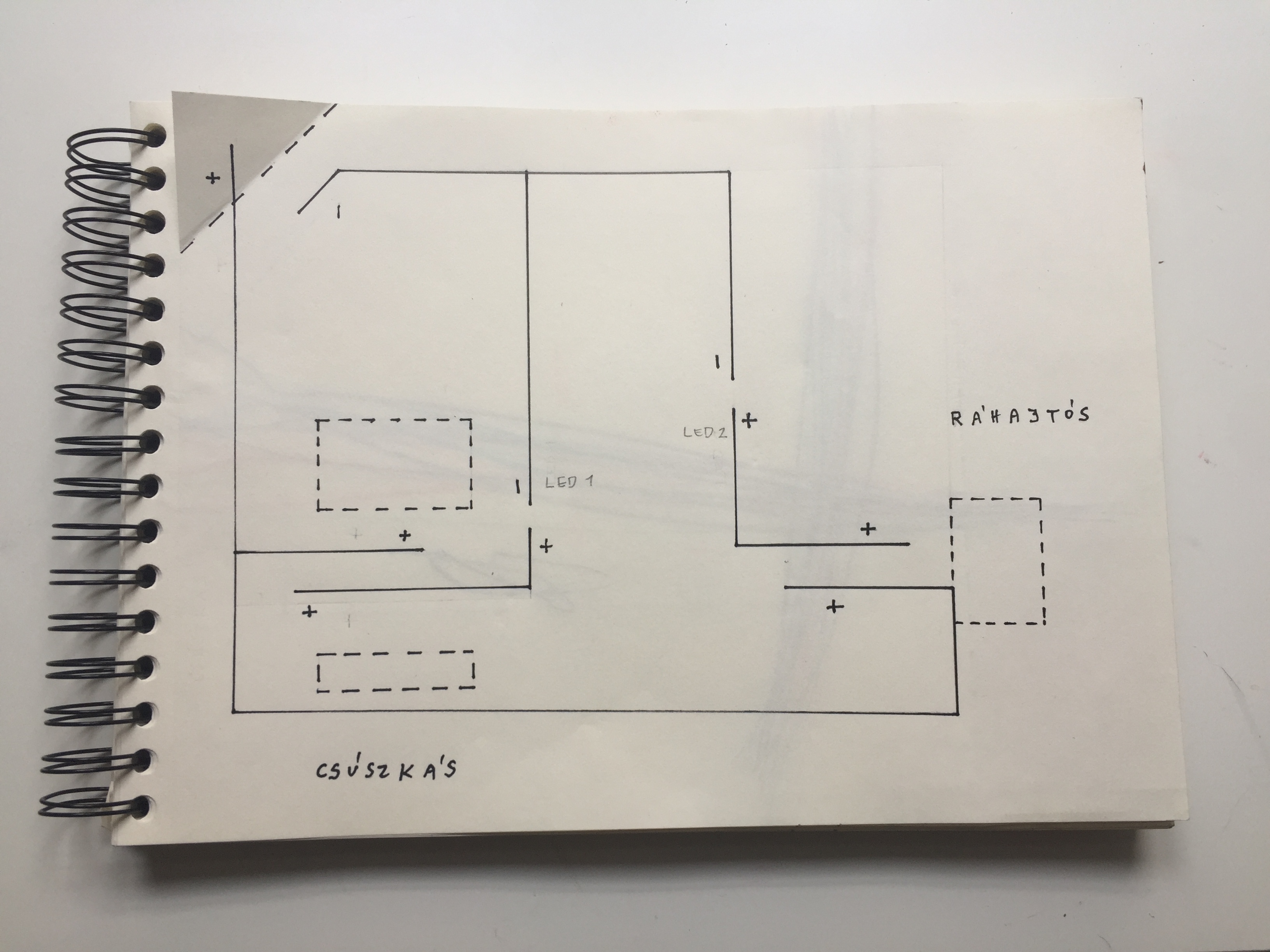

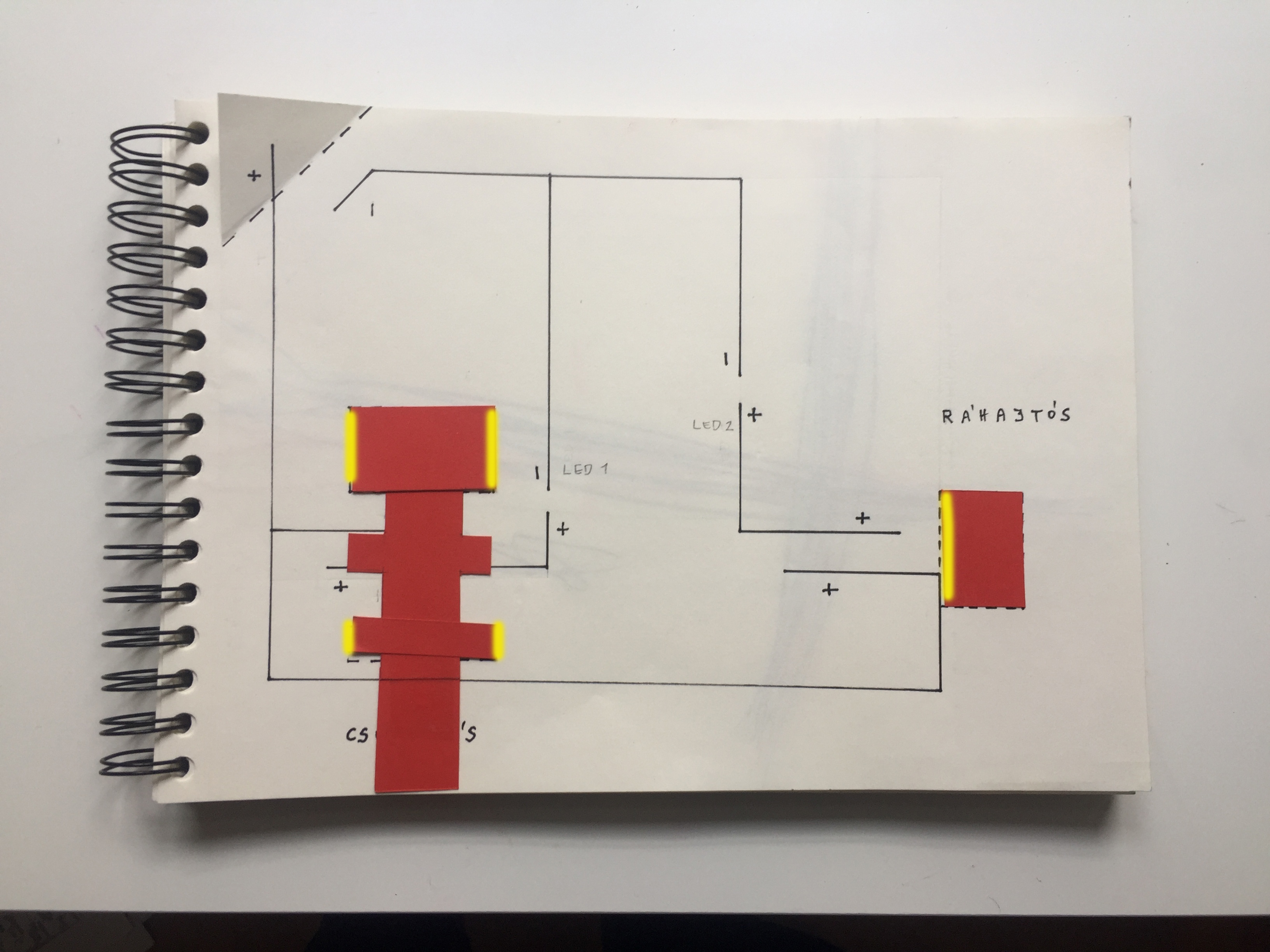

Vedd magad elé a félfamentes rajzlapodat és a rézszalagot. Rajzold le ceruzával a fotón látható áramkört a papírodra (nem baj ha kicsit kisebb vagy nagyobb). Hajtsd be a papír bal felső sarkát az ábrának megfelelően.

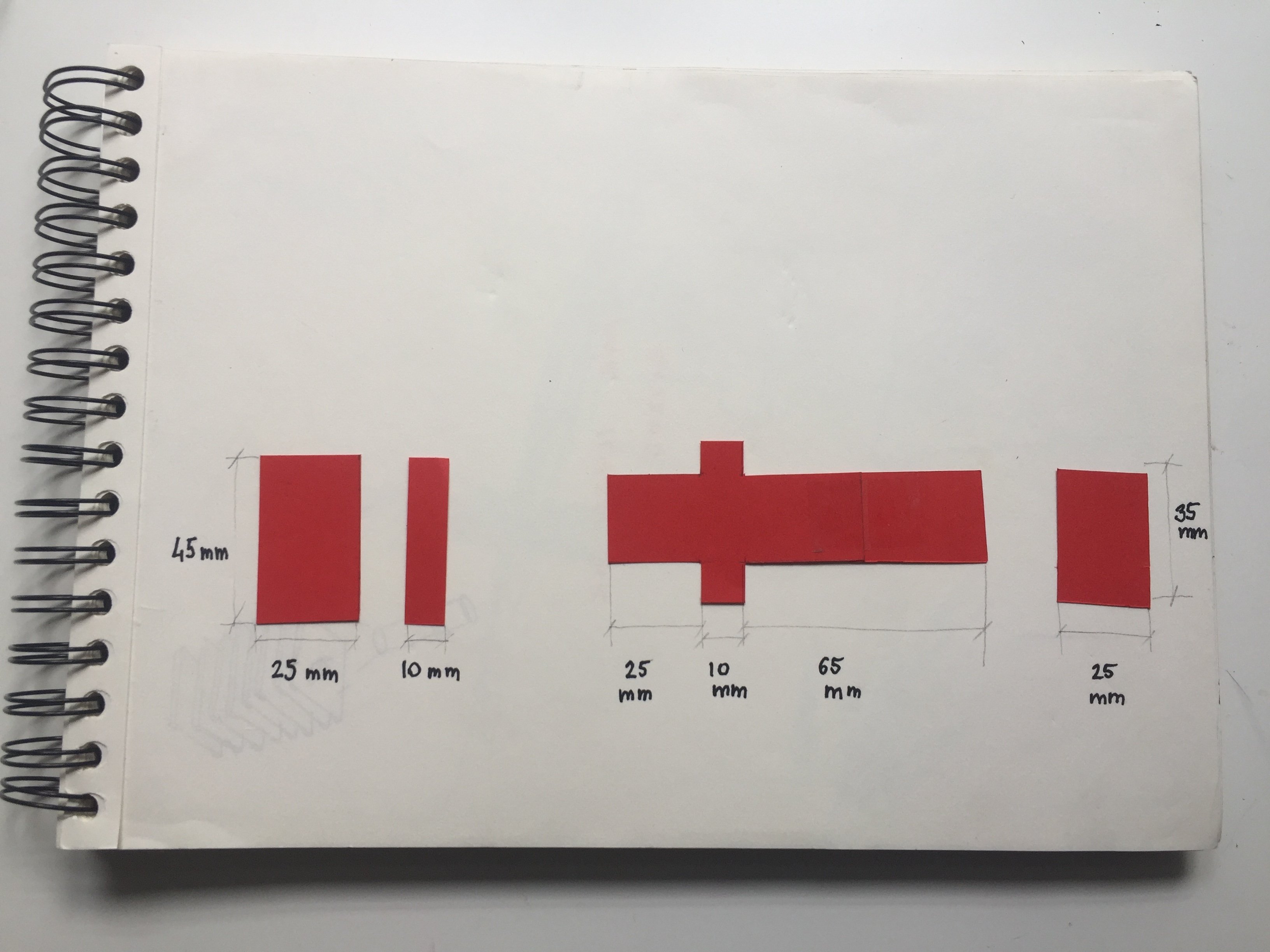

Vágd ki színes papírból a piros alakzatokat. Ezek lesznek a gombjaink!

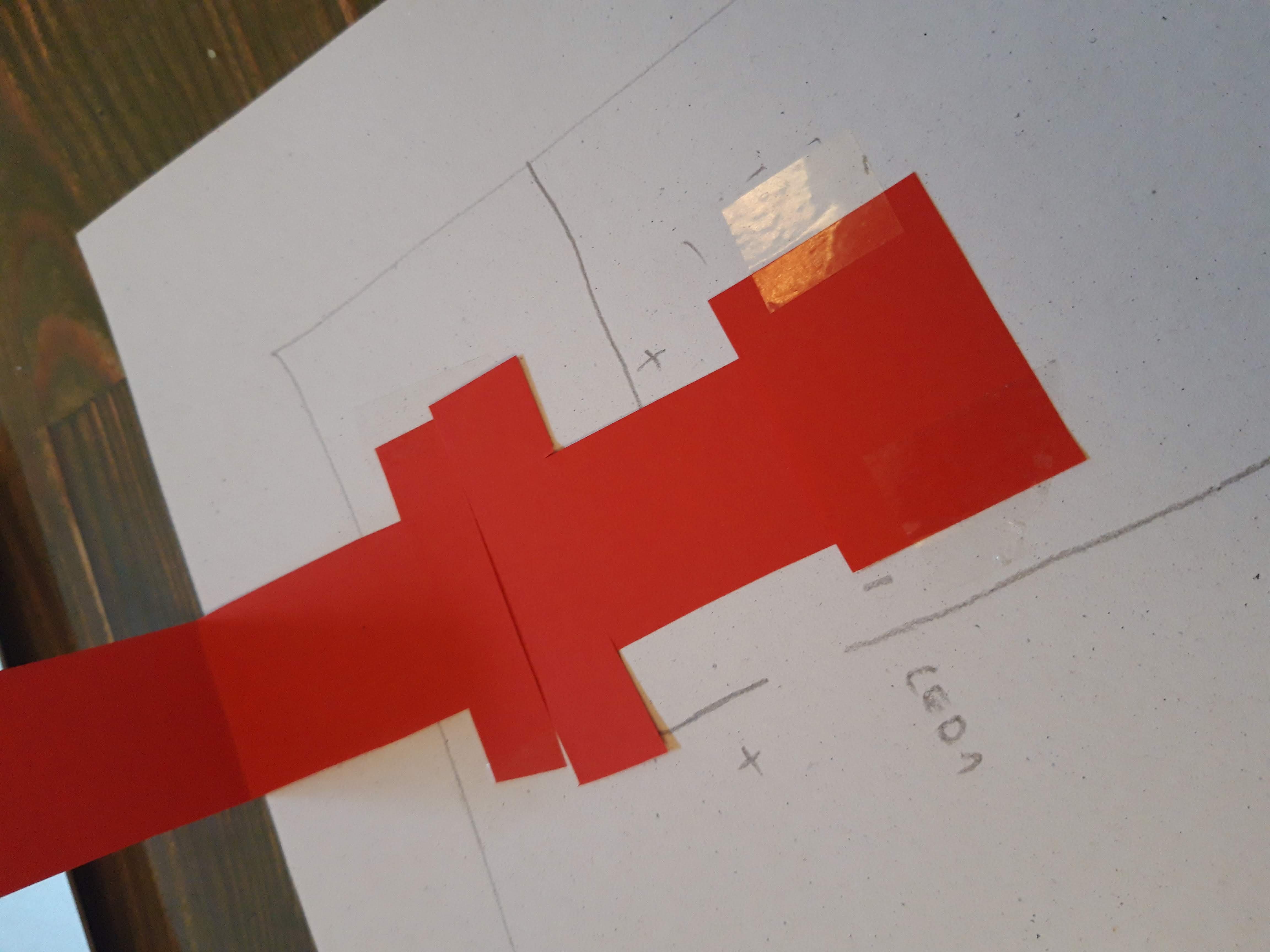

Ragaszd celluxszal a kivágott “gombokat” a rajzlapra úgy, hogy a cellux ne érintse a fekete vonalakat. Az ábrán sárgával bejelöltük, hol kell megragasztanod. A csúszkás gombnak van egy darabja, amit nem kell a papírra ragasztanod, csak bebújtatnod a másik két darab alá.

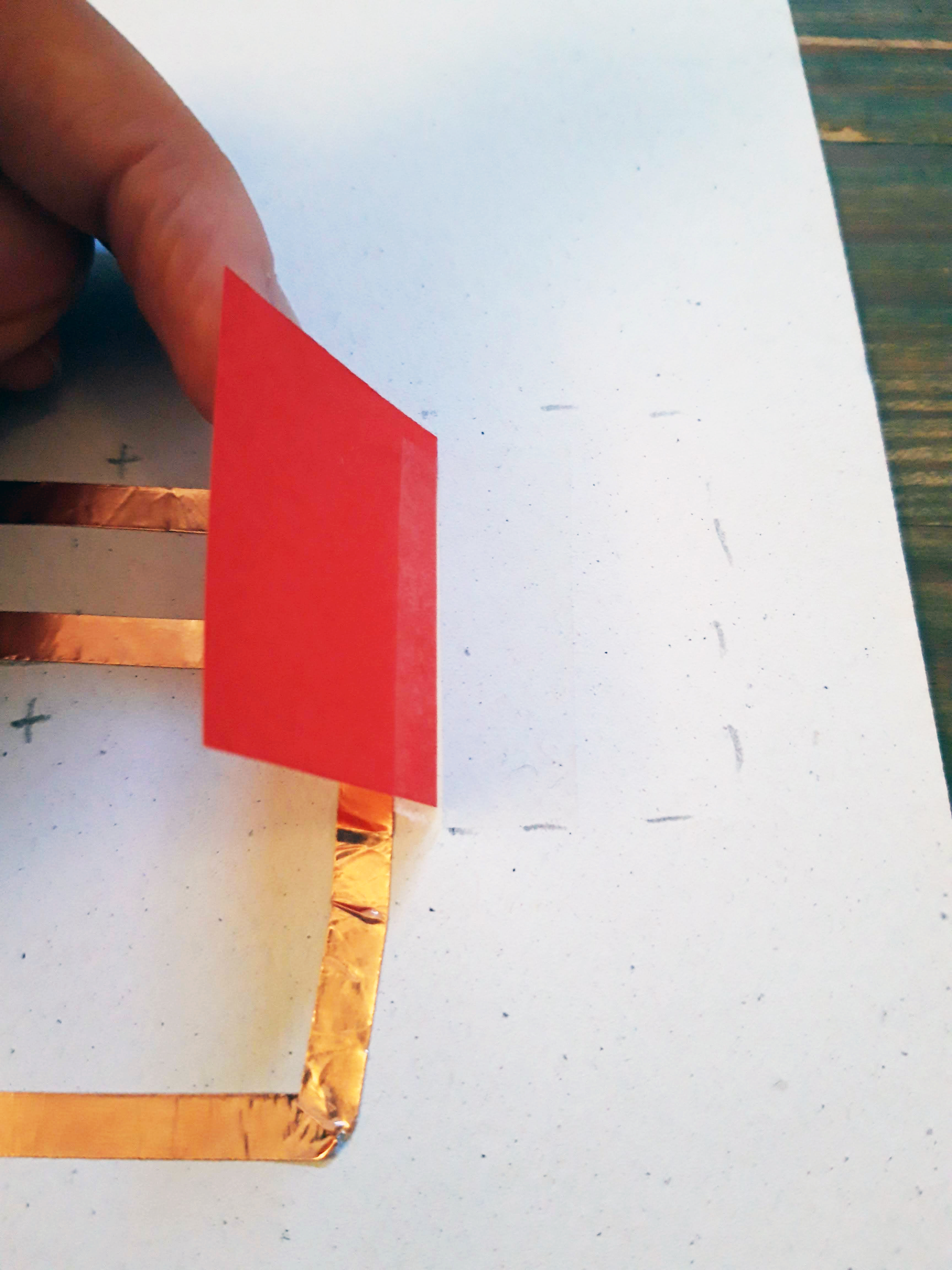

A ráhajtós felirat alatt úgy ragaszd meg a papírnégyzetet, hogy a szaggatott vonallal kijelölt négyzet bal oldalára rakod a kivágott papírt, és a kivágott papír jobb oldalára teszel egy rövid ragasztócsíkot. Így vissza tudod hajtani a piros négyzetet a szaggatott vonalra, de a hátoldalán a cellux kicsit eltartja majd azt.

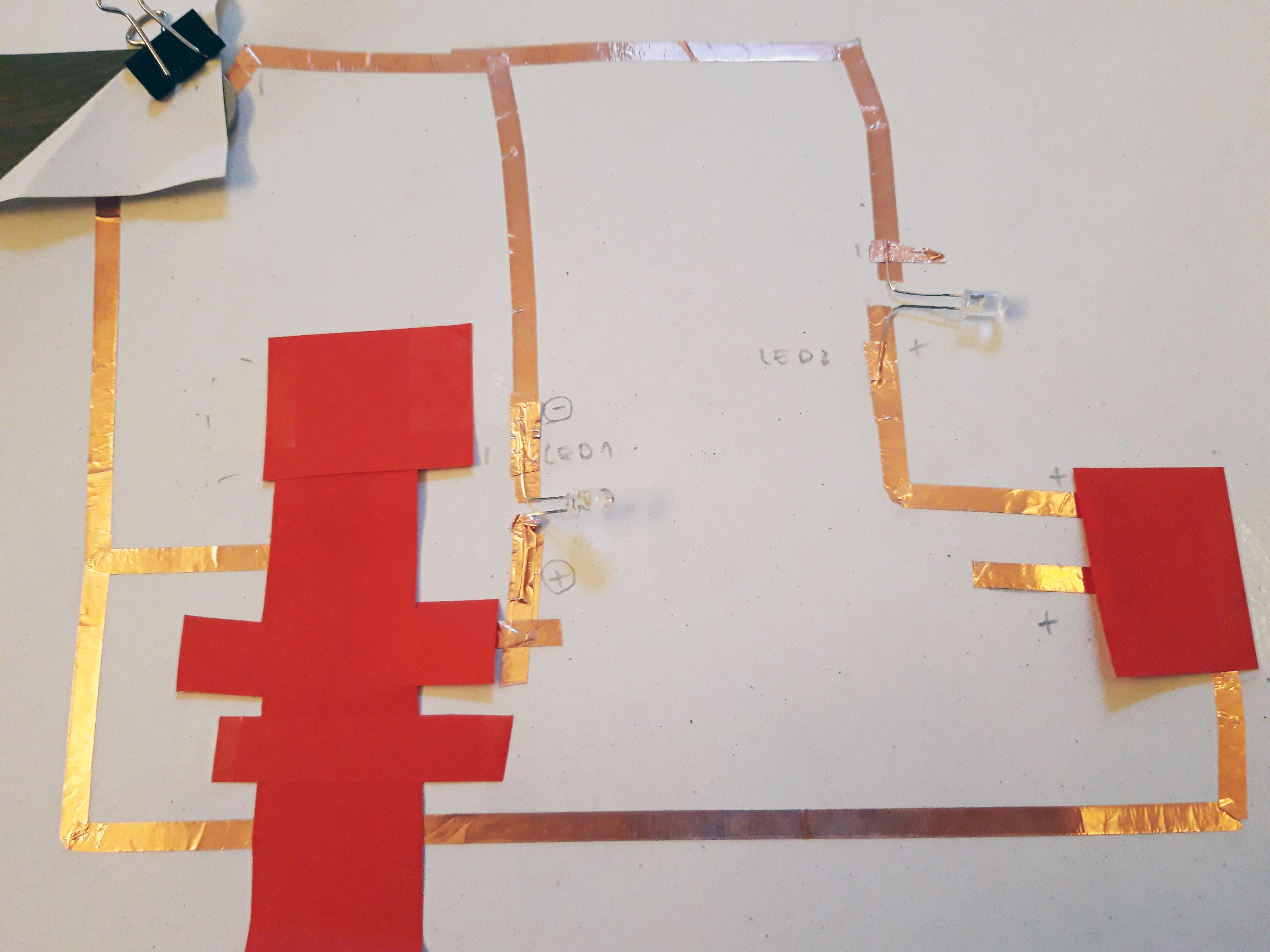

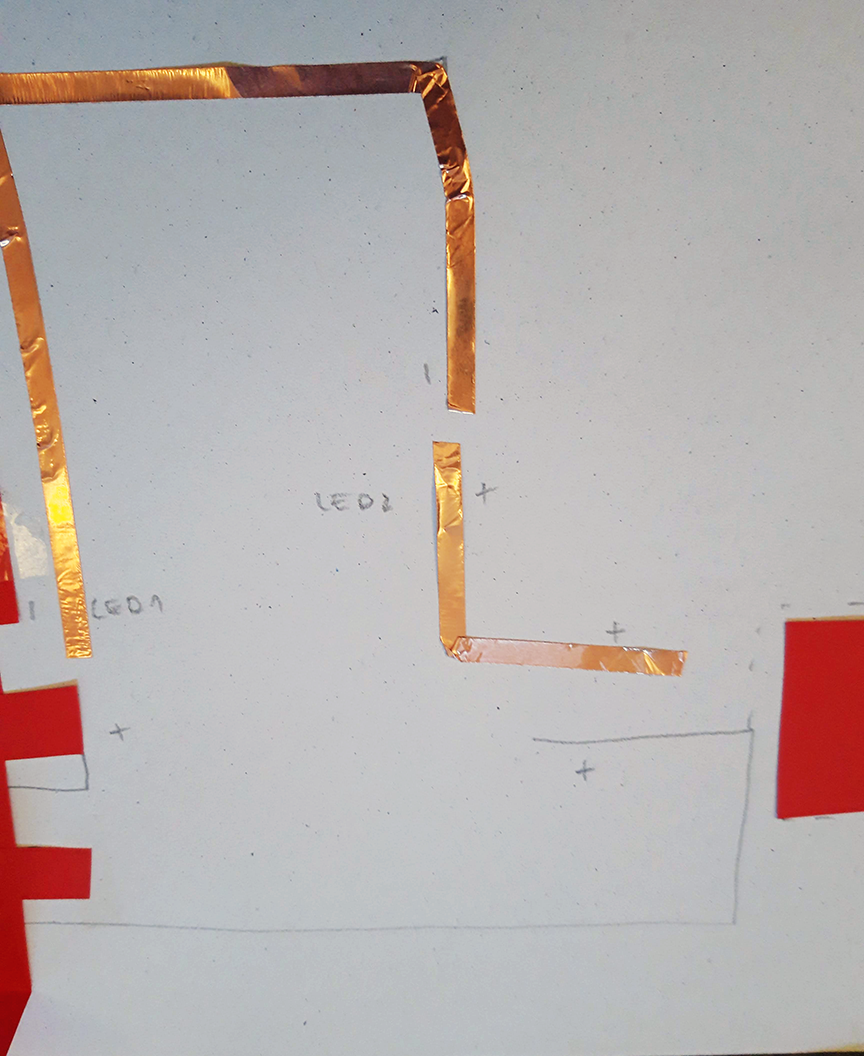

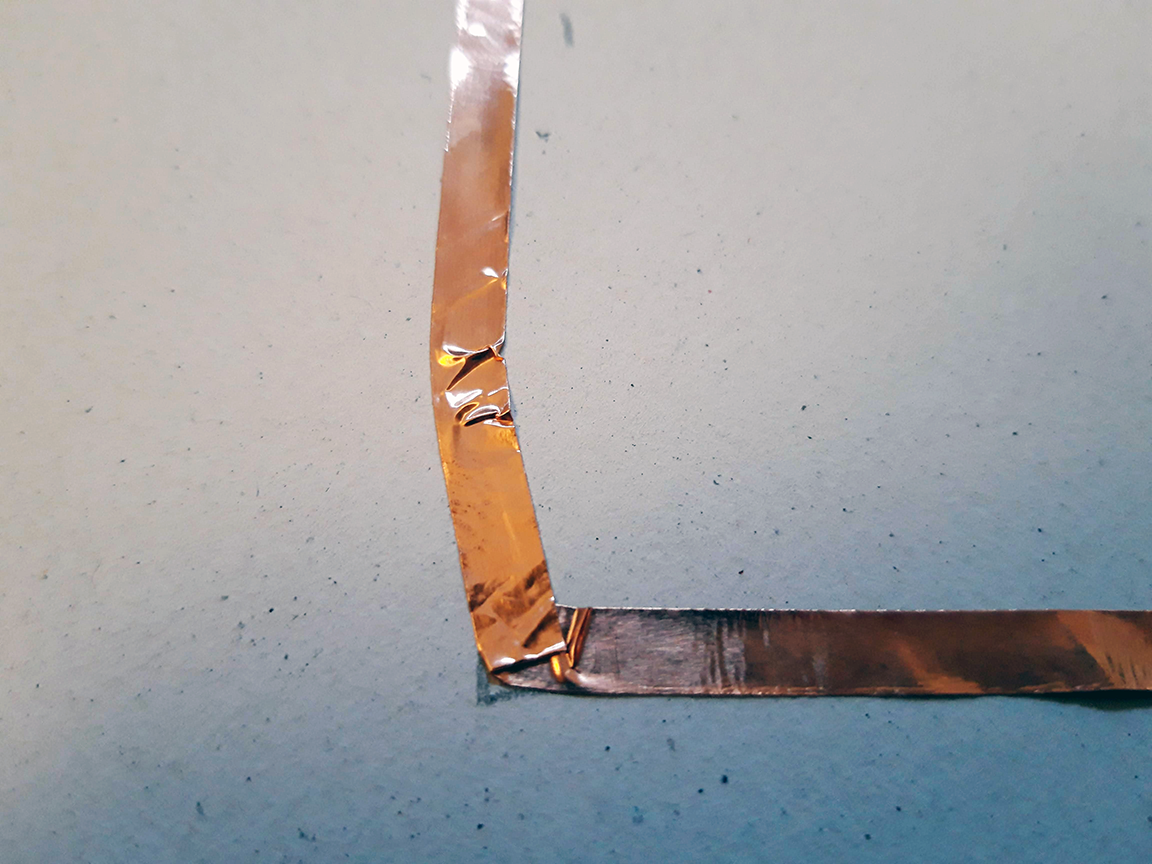

Az ujjaddal folyamatosan lenyomva ragaszd végig a vonalakat a rézszalaggal. FONTOS! A derékszögekben ne szakítsd el a szalagot, próbálj meg “bekanyarodni’ vele, majd az ujjaddal lenyomkodni úgy, hogy minél laposabb legyen a papíron.

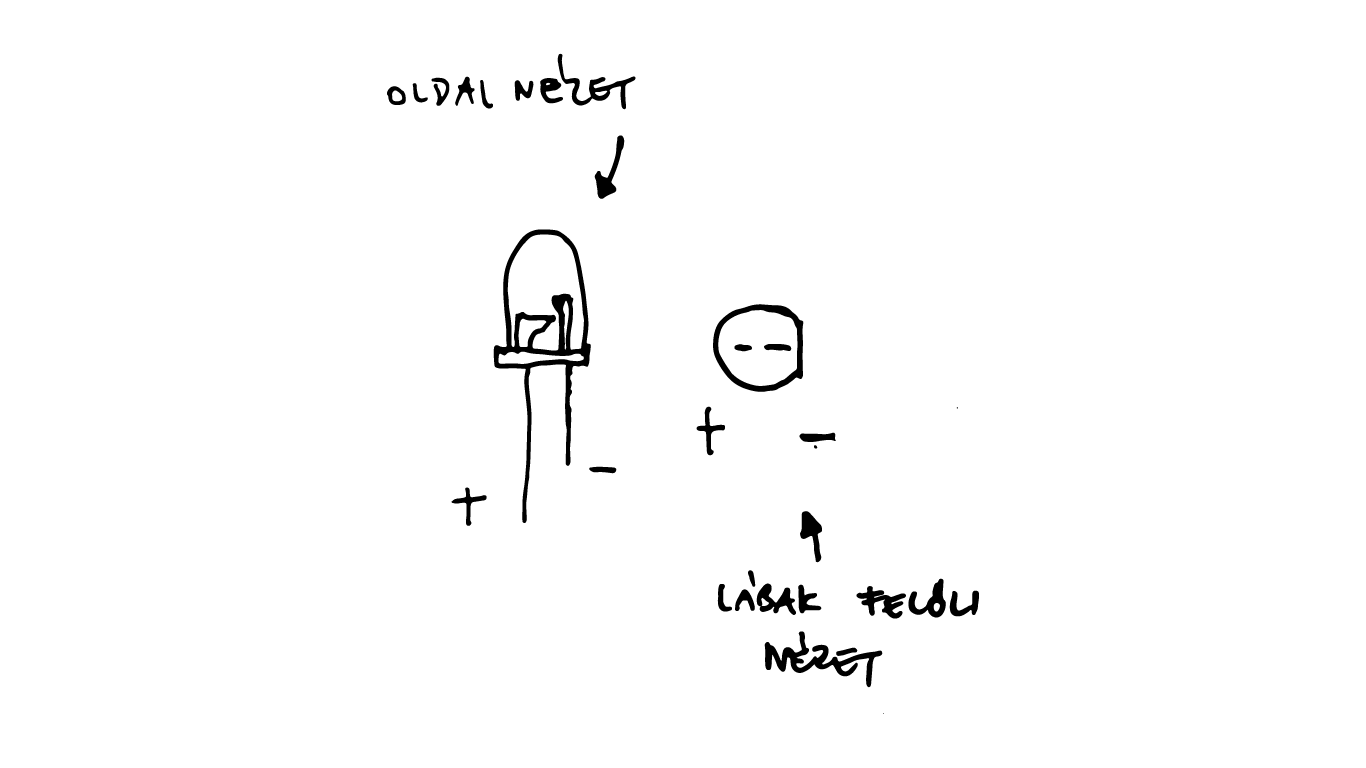

Vedd elő a LED-jeidet. Figyeld meg őket alaposan! Arra, hogy megállapítsd melyik lába (kiálló fémszár) a negatív és melyik a pozitív pólus, több módszer is van.

• A rövidebb lába a katód (a negatív), a hosszabb az anód (a pozitív).  A hosszabb lábat a plusz, a rövidebbet a mínusz ponttal kell kapcsolatba hozni.
• Gyakran a már felhasznált LED-nél nem látod, melyik lába hosszú és melyik rövid. Ilyenkor ha magad elé emeled a LED-et és belenézel, láthatod, hogy az egyik fémszár belül csésze formájú, a másik inkább hosszúkásabb. A csészeformájúban végződő a pozitív láb.
• Ha alulról a lábak felől megnézed a LED alját, láthatod, hogy nem teljesen kör alakú, az egyik oldala le van csapva - ez a negatív pólust jelzi.

Hajlítsd ki a LED-ek szárát, ahogy a képen láthatod. A rajznak megfelőlen rögzítsd a negatív és pozitív pólusokat a rézszalaggal a papírra. Fontos, hogy ne ragaszd le a pólusok (“lábak”) közötti részt! Próbáld meg jól rásimítani a szalagot a lábakra.

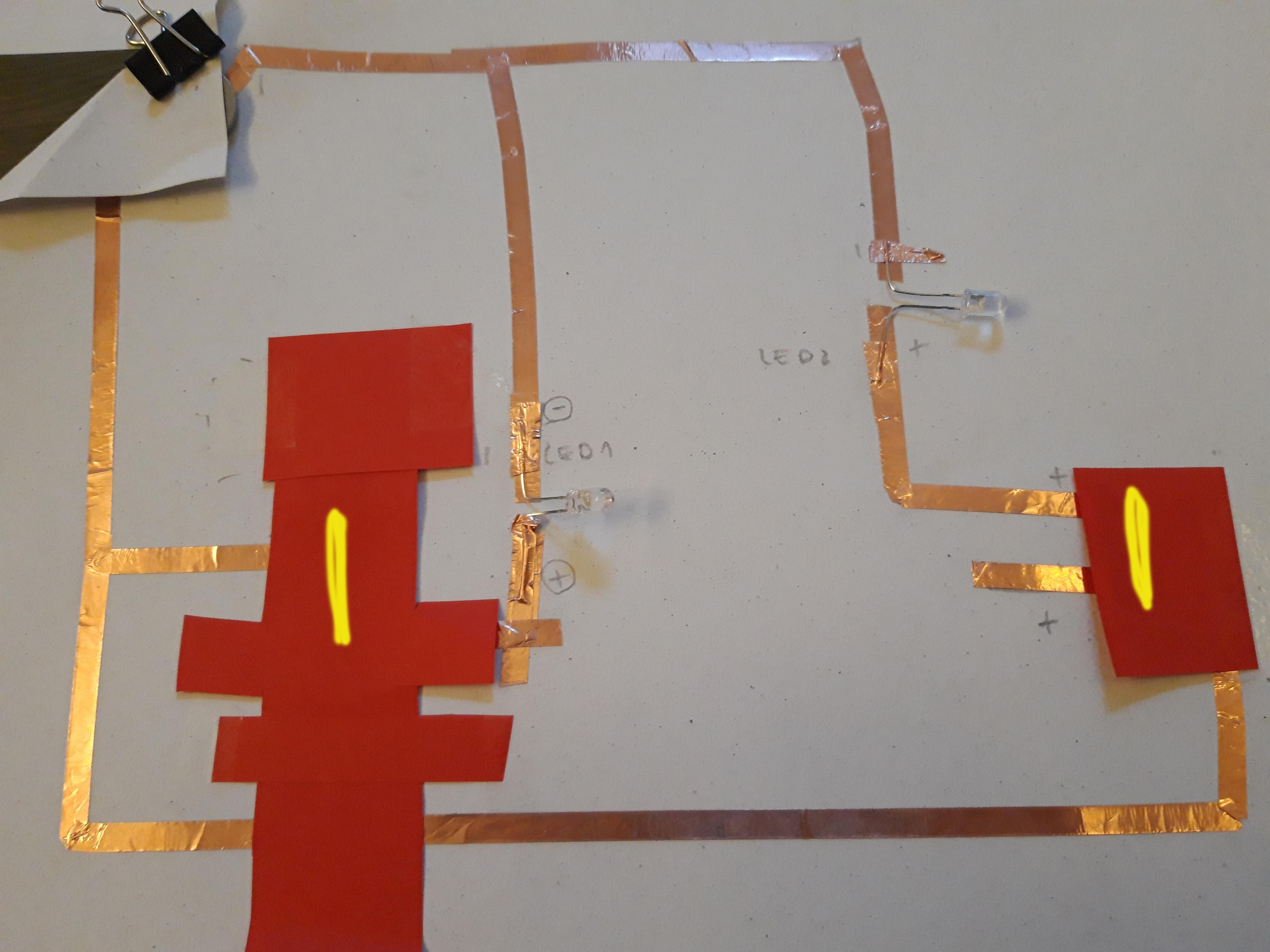

Ragassz rézszalagot a gombok papír felé eső oldalára is, úgy, hogy a rézszalag összekösse az áramkörödet! Bejelöltük sárgával, hogy nekünk hogyan működött.

Vedd elő a gombelemet és a kapoccsal rögzítsd a bal felső sarokba. Figyelj rá, hogy a jelölésnek megfelelően a pozitív pólus legyen felül!

Próbáld ki a “gombokat”, a LED-ek világítani fognak! A baloldali egy csúszkás gomb, de lehet, hogy jobb eredményt érsz el, ha azt is lenyomod egy kicsit az ujjaddal.

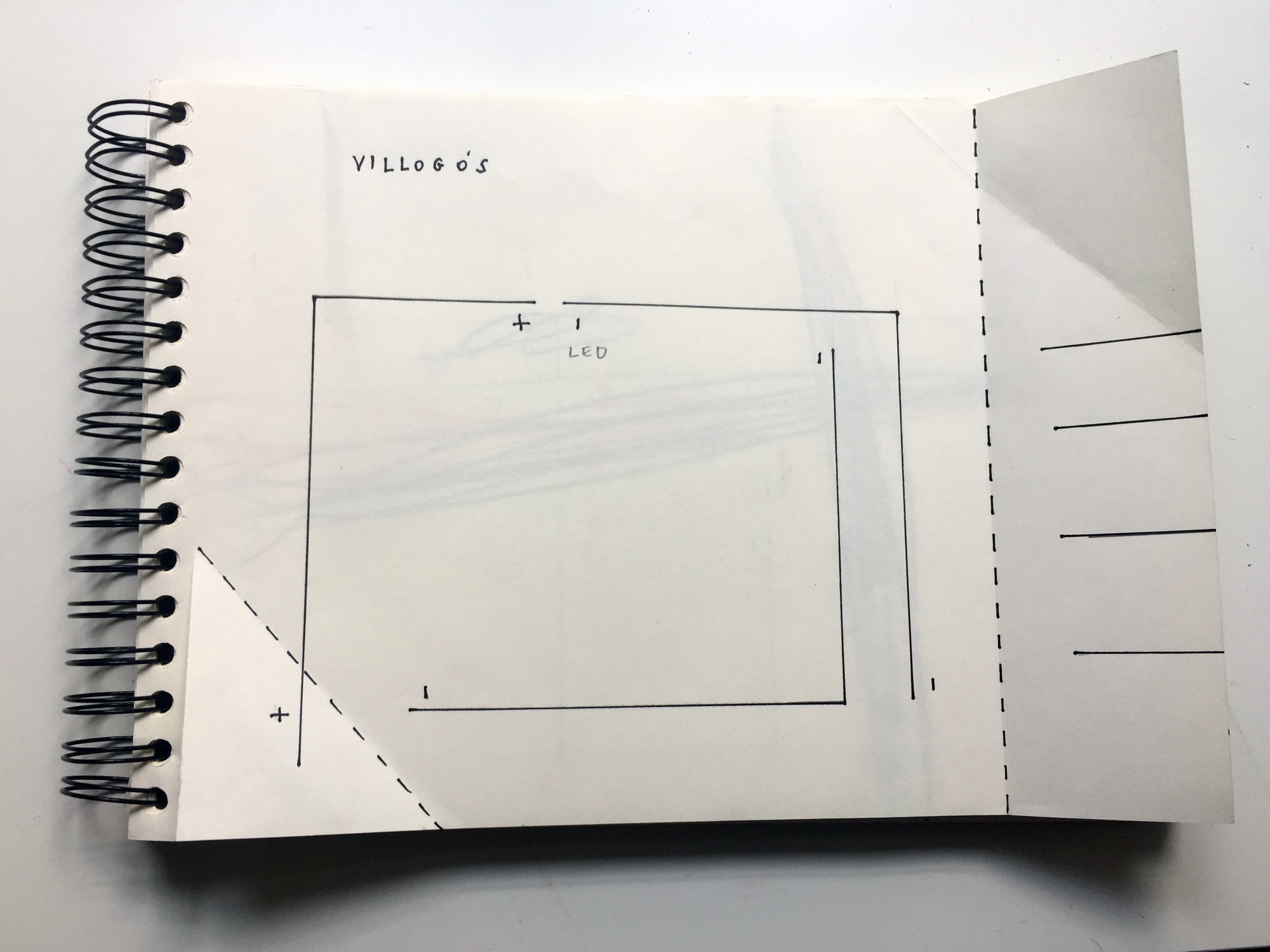

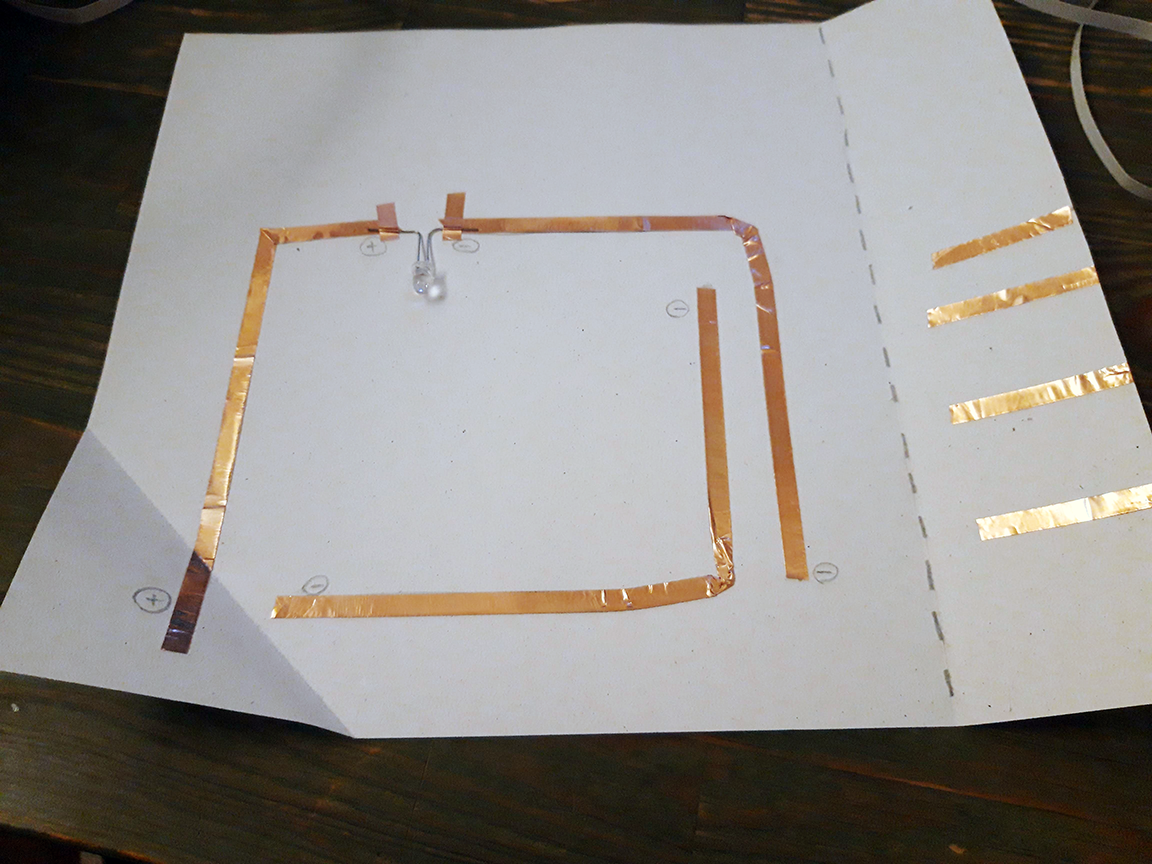

Kipróbálhatsz egy másik ábrát, itt a jobboldali sáv behajtása után az ujjad lassú le-fel mozgatásával tudod villogtatni a LED-edet.

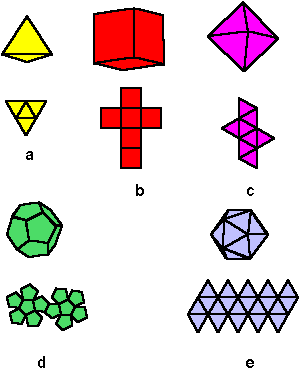

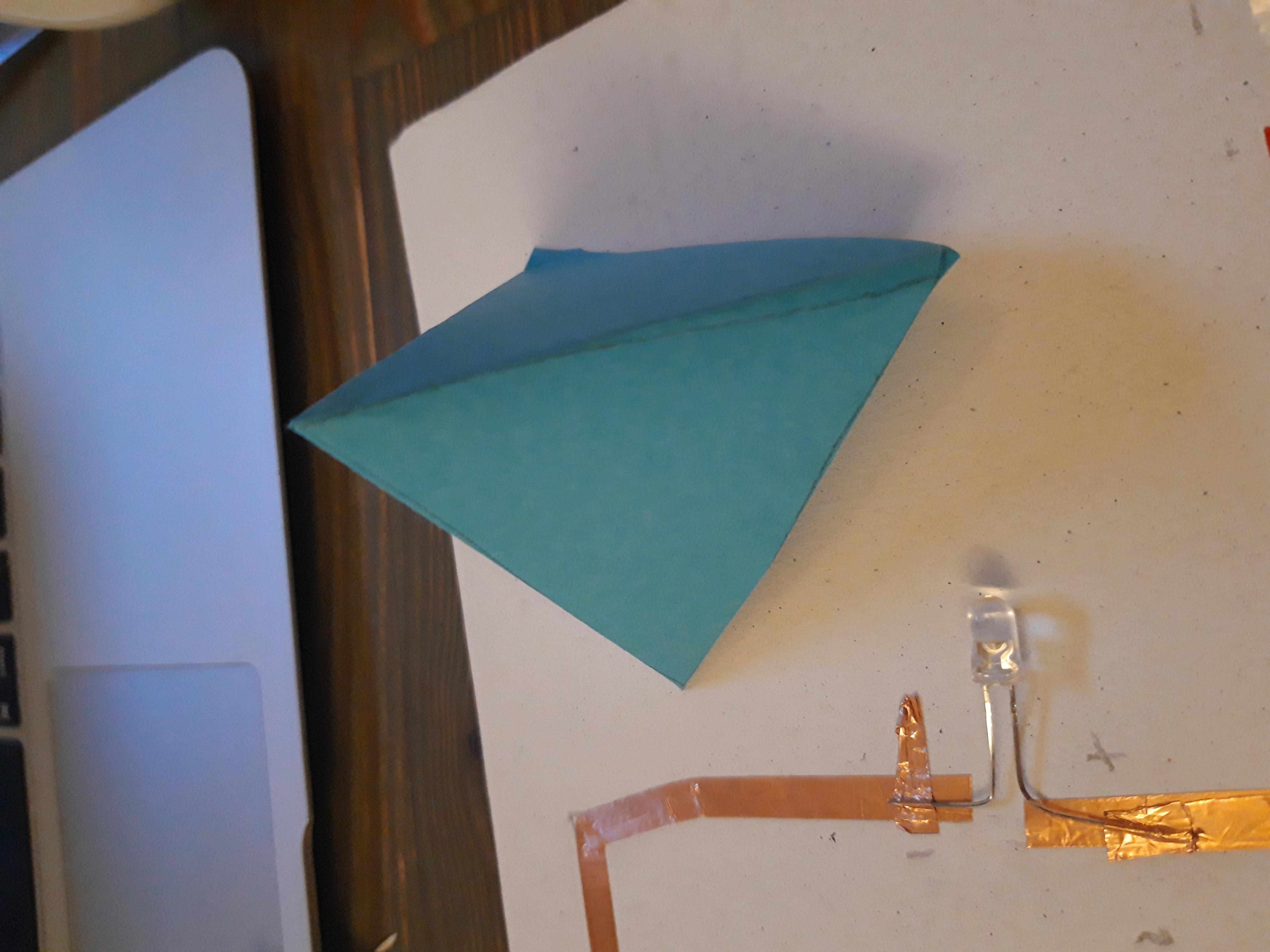

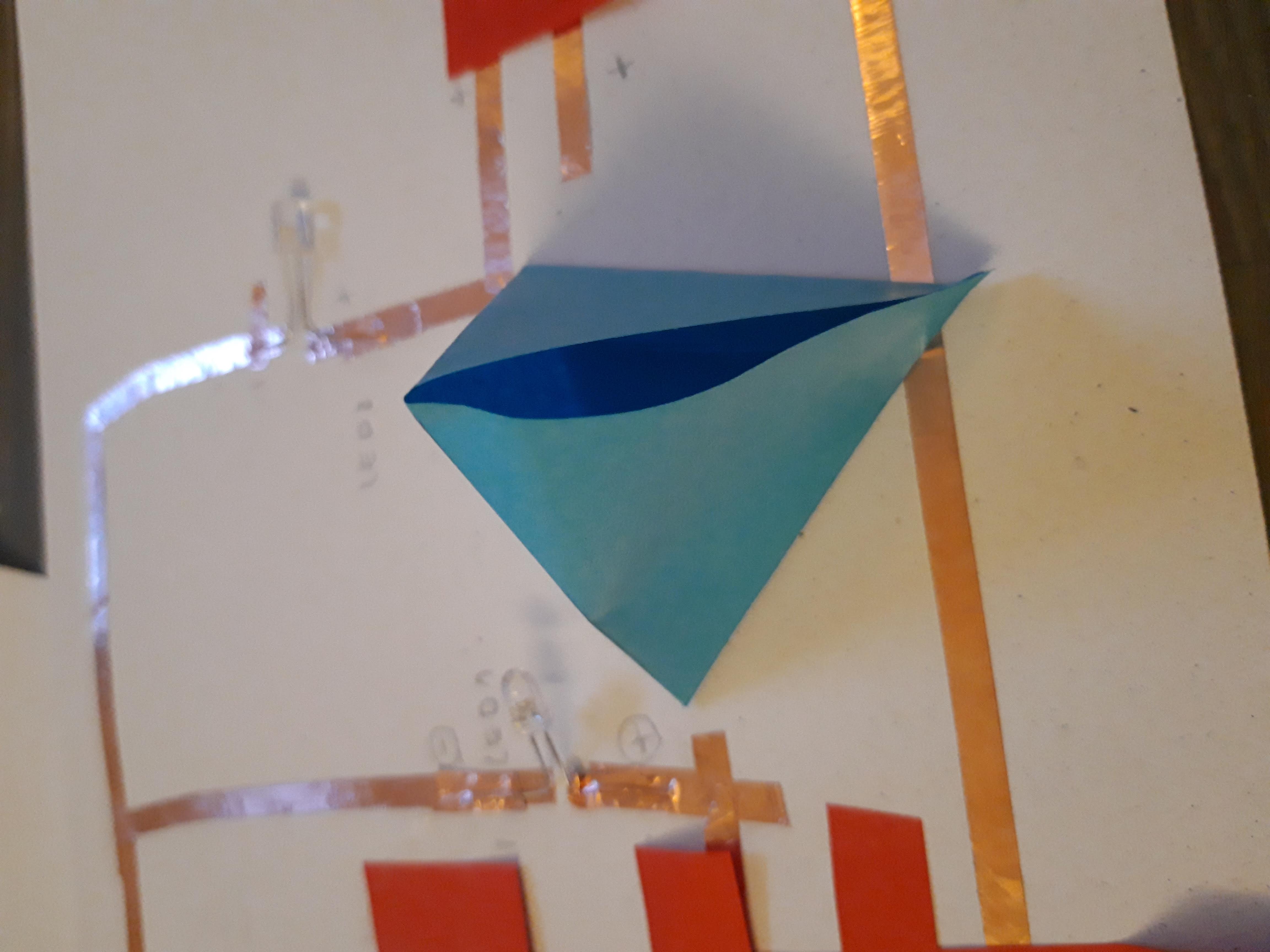

Egy másik izgalmas feladat lehet, ha papírból hajtogatott alakzatot teszel a LED-re, így az fog villágítani, ha megnyomod a gombokat. Hagyd nyitva az alakzat egyik oldalát, ott tudod  majd rátenni a LED-re. Mi szimplán összeragasztottuk celluxszal az oldalakat, de bonyolultabb hajtogatott formák is működnek, ha elég vékony papírt használsz.

Sokszor előfordul, hogy úgy érzed mindent pontosan megcsináltál, és mégsem működik. Ne ijedj meg, ez természetes! Ellenőrizz le pár dolgot, és elő fog kerülni a hiba:

• Érdemes már kezdéskor megvizsgálni, hogy működnek-e az elemeid és a LED-jeit. Egyszerűen érintsd össze őket egyenként, az elem megfelelő lábát a LED megfelelő lábaihoz szorítva. Ha világít akkor a LED-ek működnek és az elemed sem merült még le, és később is tudni, fogod, hogy nem itt a baj.
• Kontakthiba is gyakran előfordul: a rézszalag valahol megtörik, nem érintkezik önmagával vagy a LED lábaival jól. Simítsd át mindenhol, ellenőrizz minden érintkezési pontot.
• A leggyakoribb, hogy a nagy figyelem ellenére is valami fordítva kerül be, vagy az elem, vagy valamelyik LED nem a megfelelő pólusával van bekötve. Nézd át figyelmesen újra.
