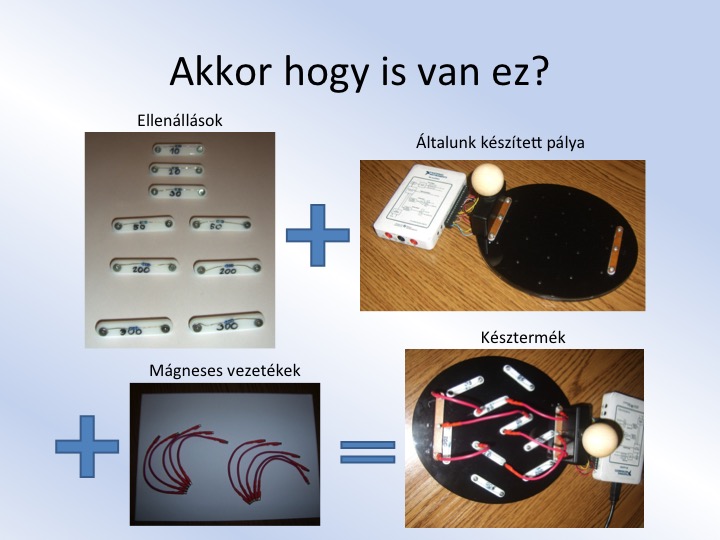

• 9db „ellenállás”
• 10db (mágneses) vezeték
• A játéktábla (pálya)
• A játék programja

Alkatrészek:

•Kapcsoló

•Nyomógomb

•Piros LED

•Ellenállások

•Mágnesek

•Rézszalag

•Csavarok

•Kábelek: 24AWG

•Hőre zsugorodó fólia

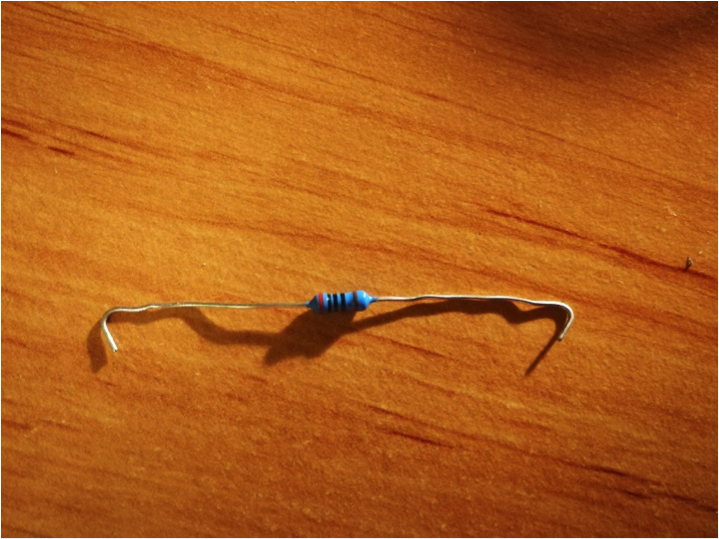

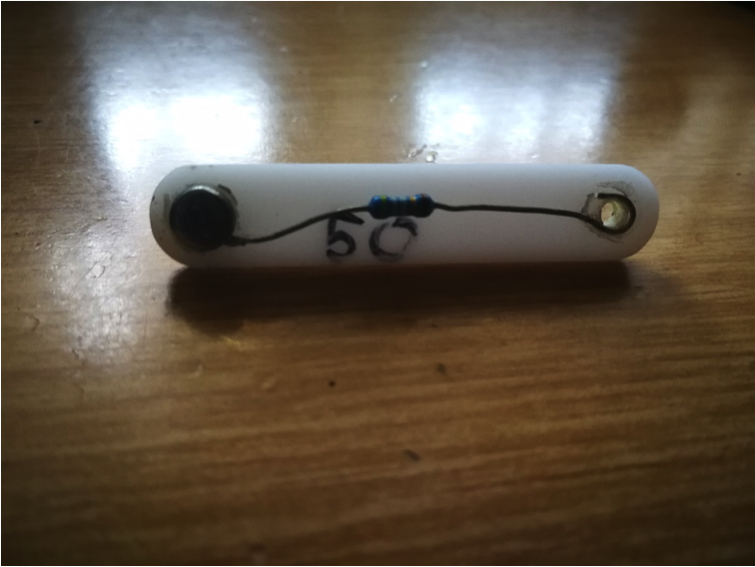

Egyszerű áramköri ellenállások végeit behajlítjuk

Értékek:

•1x10 Ω

•1x20 Ω

•1x30 Ω

•2x50 Ω

•2x200 Ω

•1x300 Ω

•1x500 Ω (előtét ellenállásnak)

•2*270 Ω (a két LED-nek)

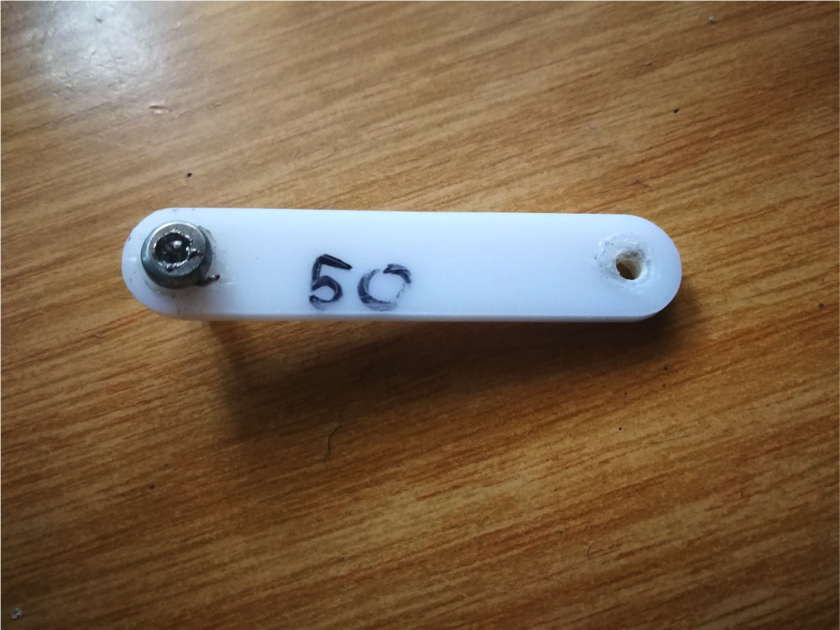

•Nem vezető anyagból (fa, plexi) 1cm x 5cm-es téglalapokat vágunk ki

•A fa/plexi vastagsága 3mm

•A két végébe egymástól 4cm-re lyukat fúrunk

•Az ellenállásokat a lyukakhoz illesztjük

•Lapos fejű csavarokkal ráfogatjuk az ellenállásokat a plexire/fára

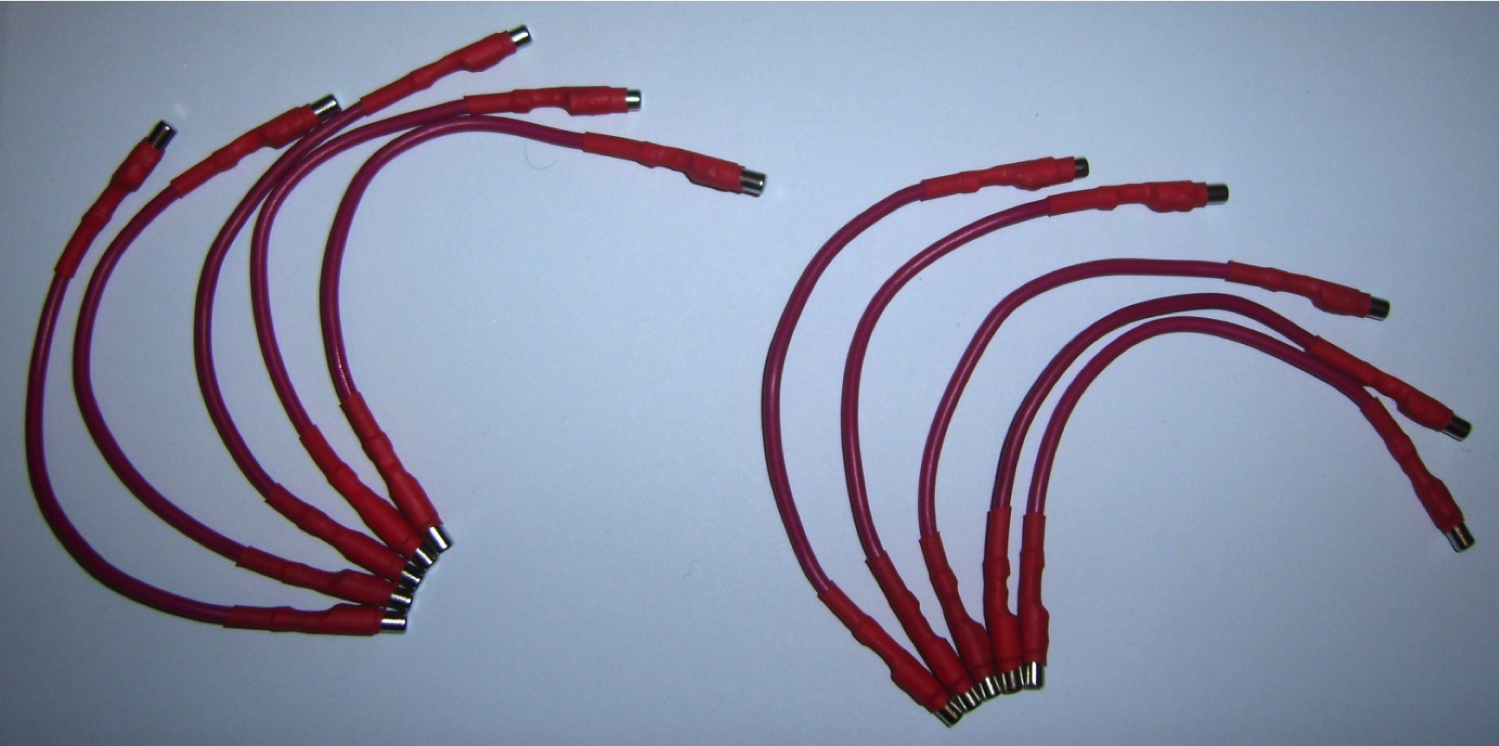

•A 15cm-es vezetékek végére egy-egy mágnest forrasztunk

•A forrasztás helyét hőre zsugorodó fóliával szigeteljük

•10 db-ot készítünk belőlük

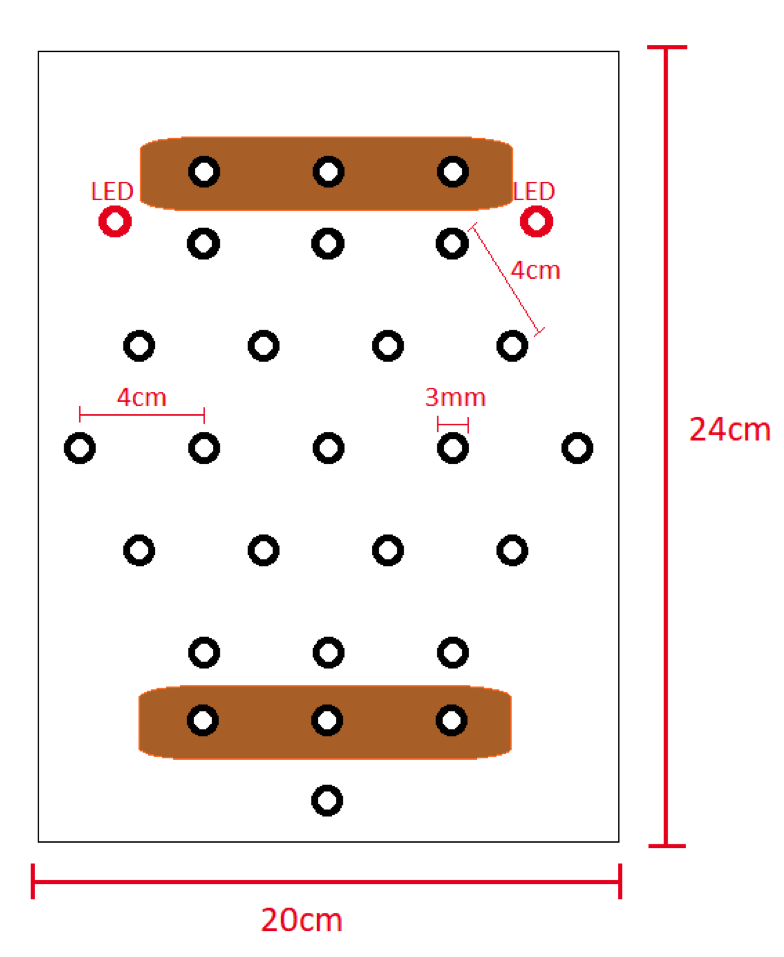

•2 db 20 cm x 24 cm x 3 mm fa/plexi lap

•+ keret, amibe lyukakat fúrunk, a kábelek számára

•Az egyik lapra lyukakat fúrunk (26+2 db), úgy elhelyezve, hogy az ellenállások csavarjai pontosan beleilleszkedjenek, de ne szoruljanak

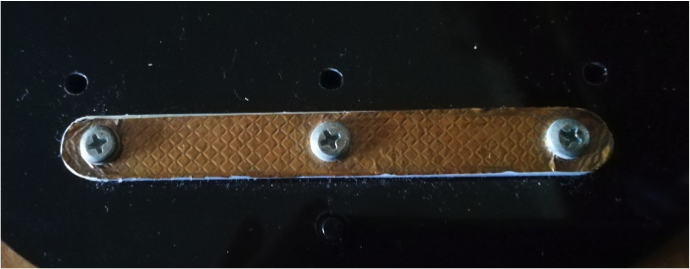

•Rézszalagból 2db, 1cm*10cm-es részt kivágunk és a két szélső lyukhármasba csavarokkal és ragasztóval rögzítjük

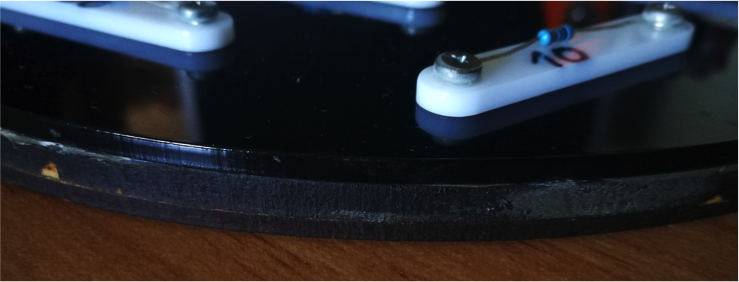

•A pálya felső és alsó lapja közé keretet kell rakni, hogy a belsejében az alkatrészek elférjenek

•Általunk használt vastag: 5mm

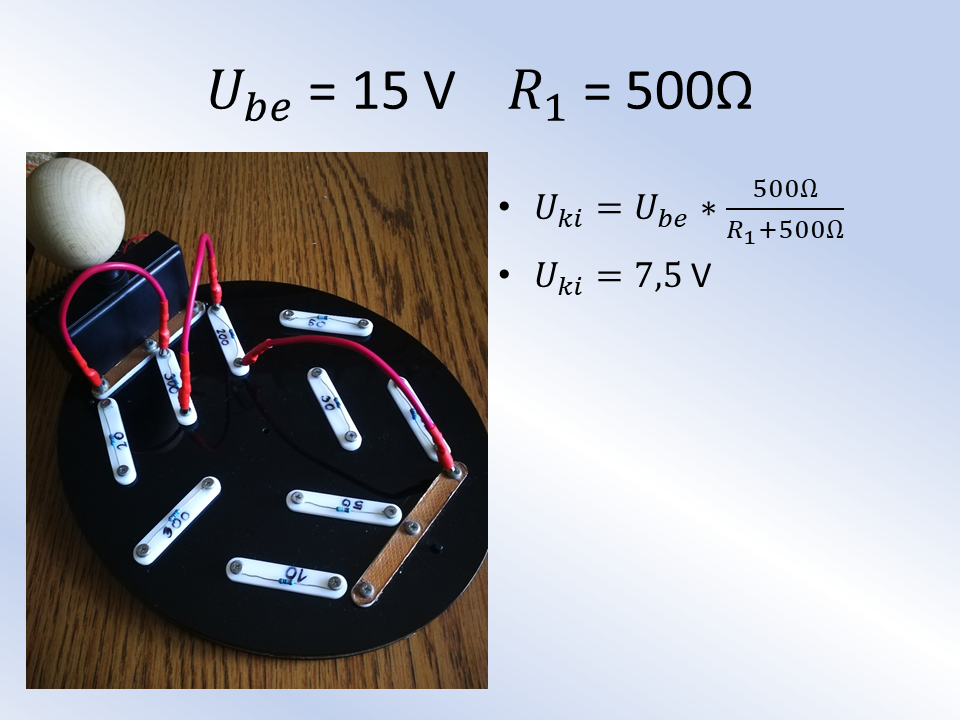

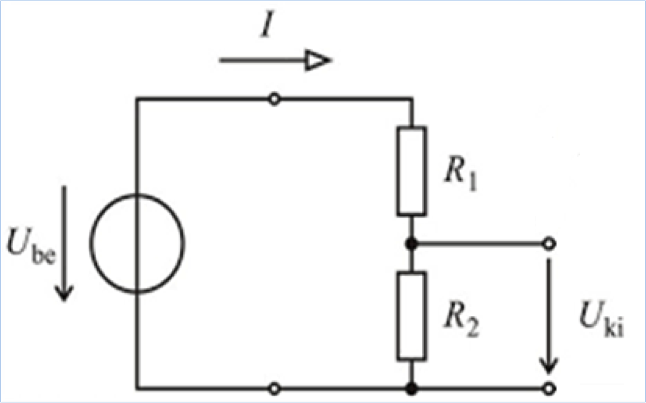

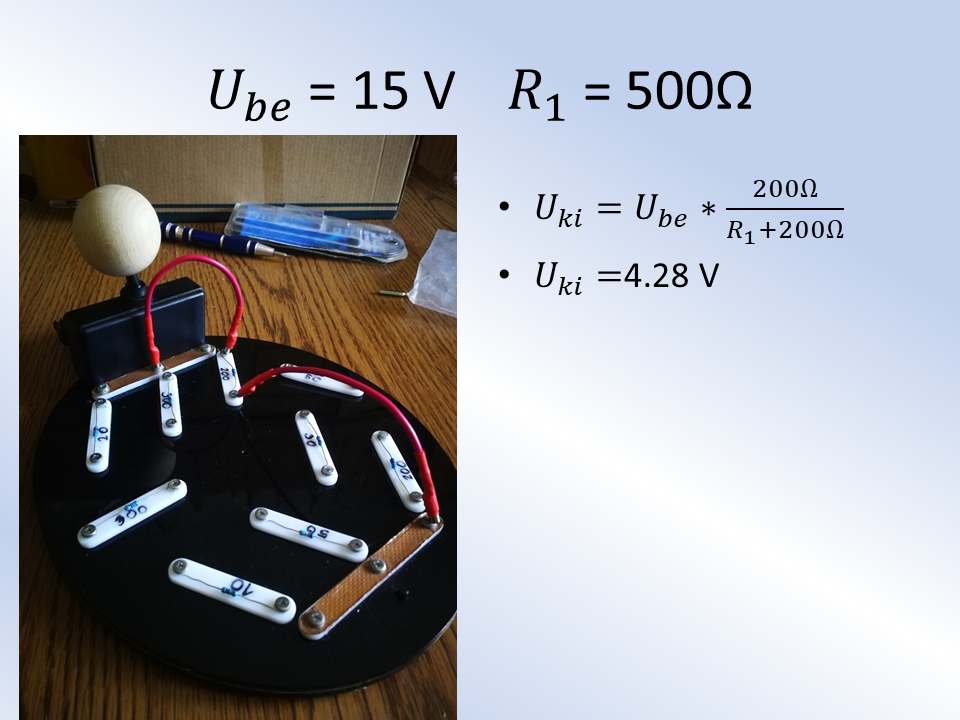

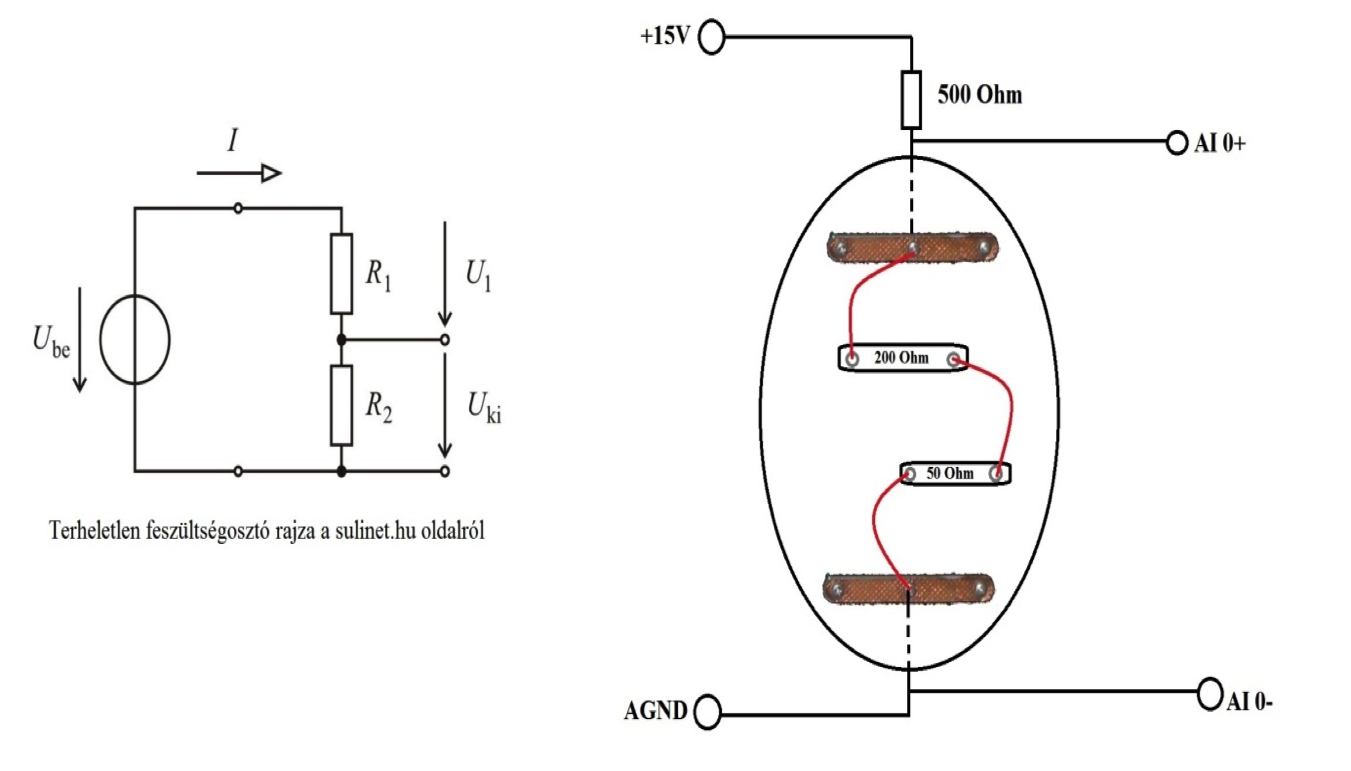

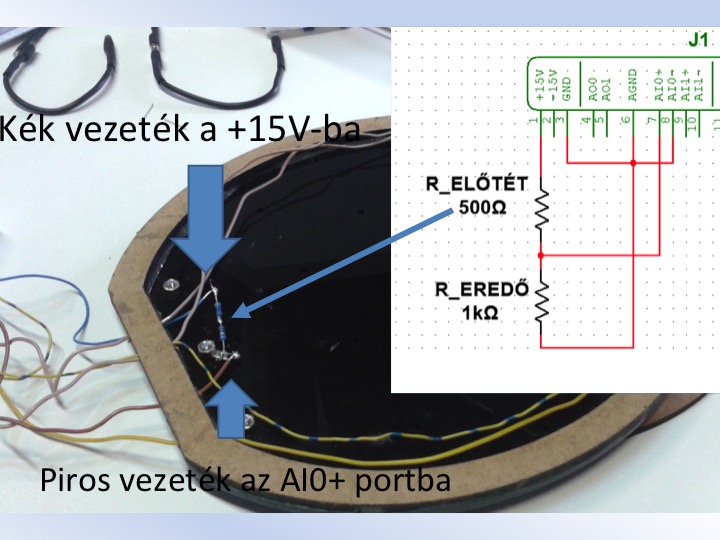

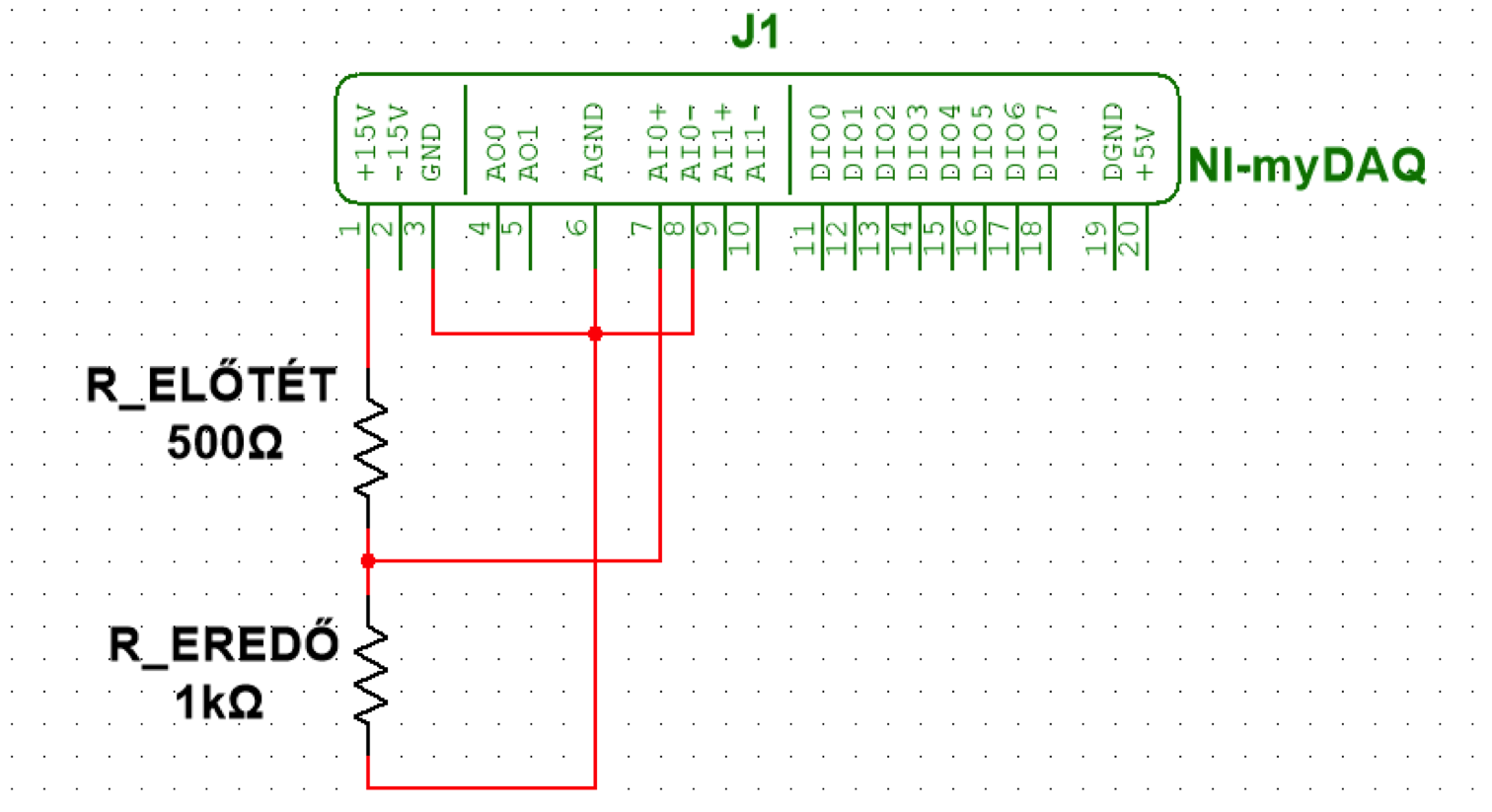

Az R_EREDŐ ellenállást mi alakítjuk ki a tábla felső oldalán.

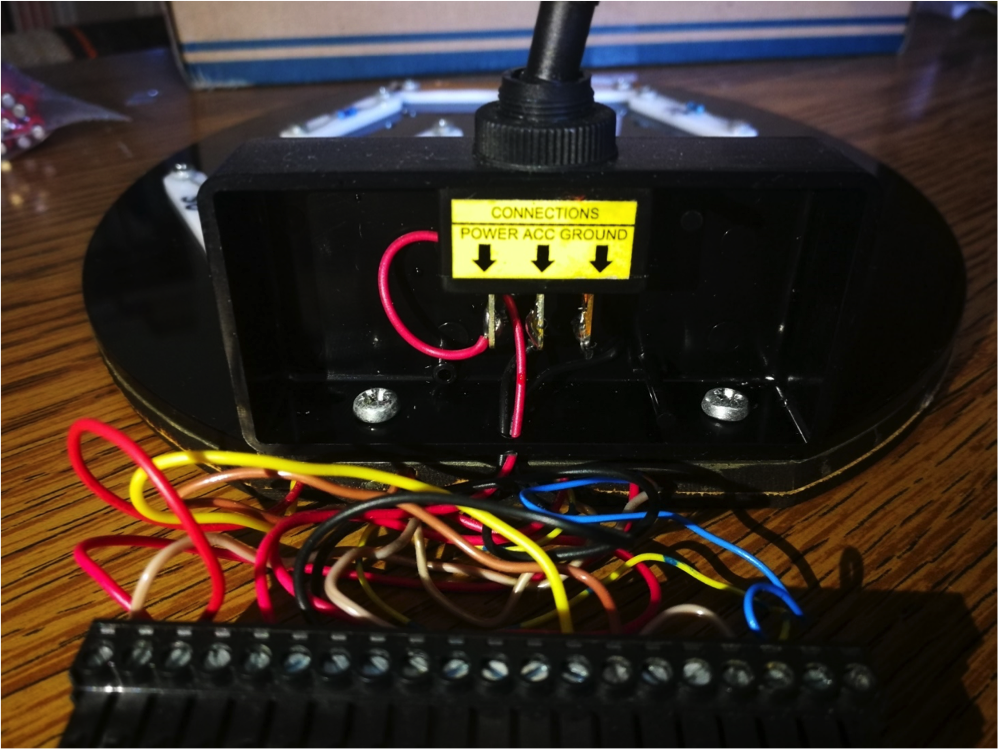

• A billenőkapcsoló középső lábára feszültséget kapcsolunk
• A másik két lábon mérjük, hogy van-e feszültség vagy nincs

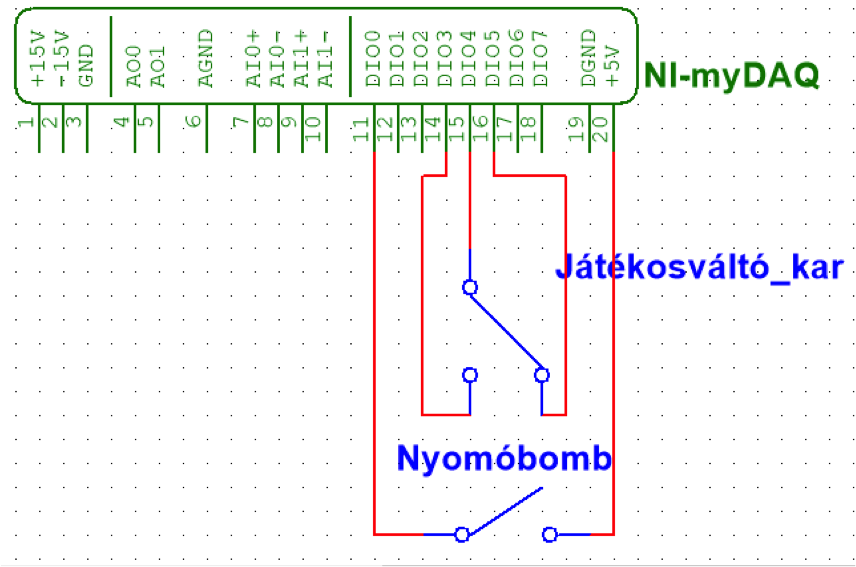

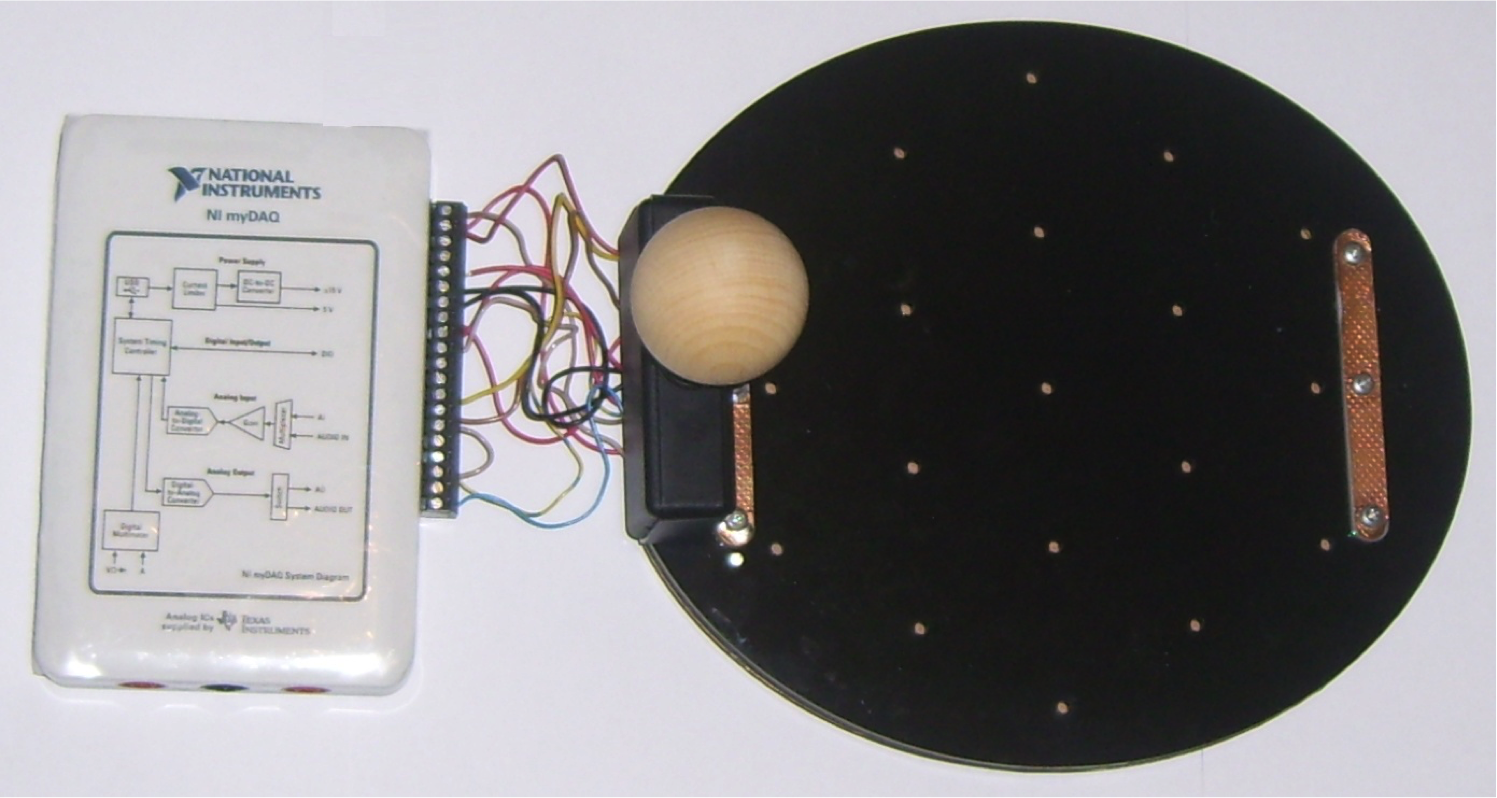

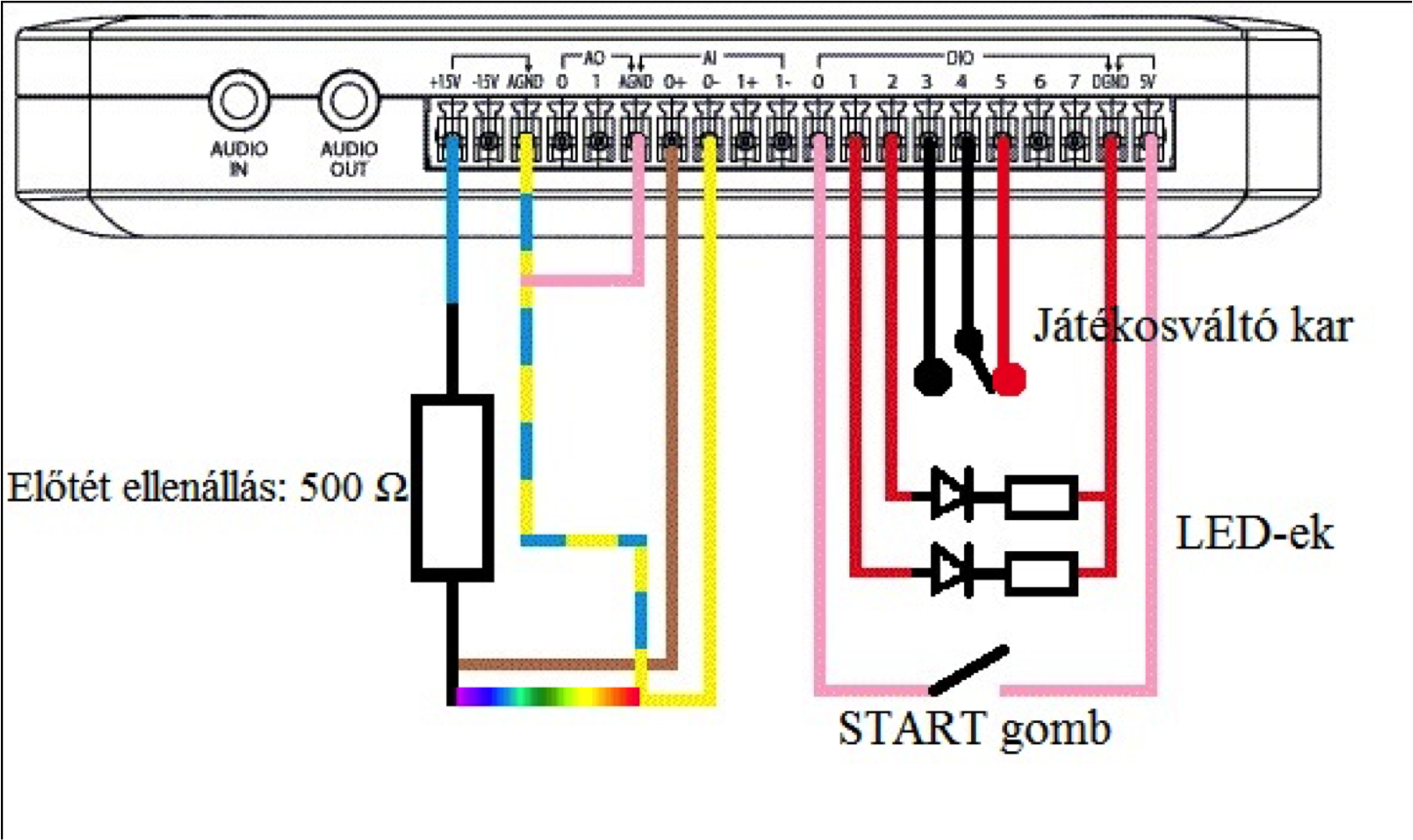

Digitális:

–D0 – bemenet, nyomógombot figyeli

–D1, D2 – kimenet, LED-ek vezérlése

–D4 – kimenet, váltókar forrása

–D3, D5 – bemenet, váltókar két állapotának figyelése



Analóg:

–AGND közösítjük

–Analóg bemenet 0- AGND-be bekötve

–Analóg bemenet 0+ az előtét ellenállás és a játékos által kirakott kapcsolás között

•A játékot maximum két fő játszhatja.

•A program indítása előtt mindkét játékosnak fel kell raknia a pályán lévő lyukakba az ellenállásokat tetszőleges sorrendben.

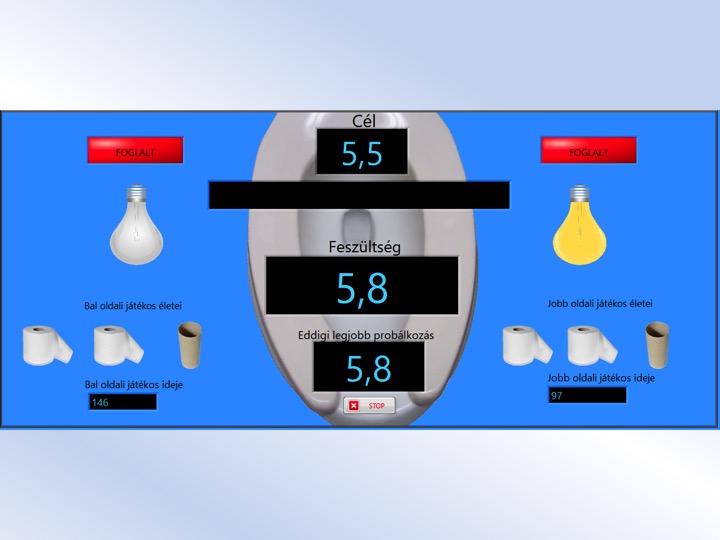

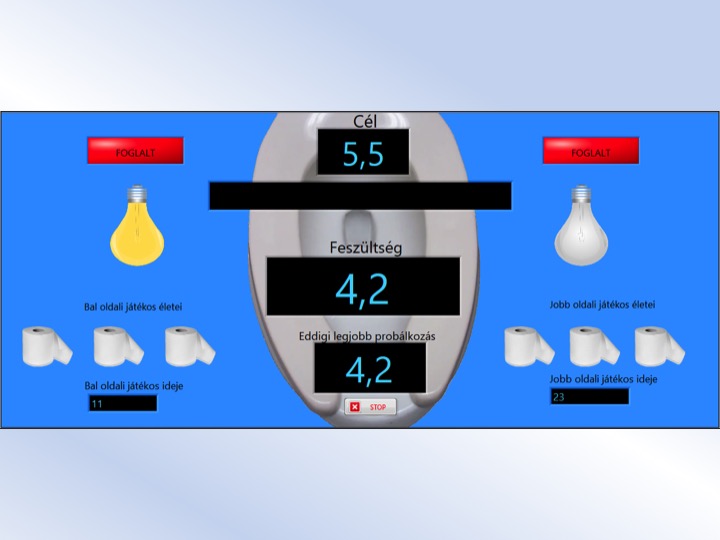

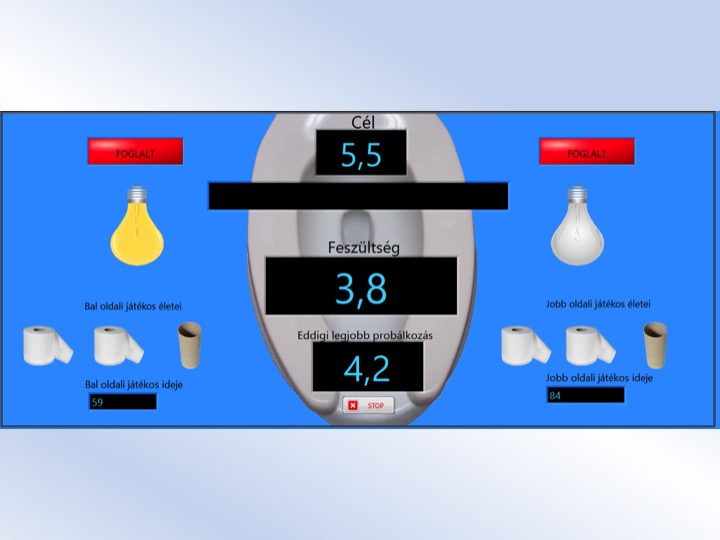

•A program indításakor rögtön megjeleni a célérték. (7. ábra)

•A játéktáblának a két játékossal szemben kell lennie és e szerint beszélünk bal- és jobb oldali játékosról.

•Miután elindult a program a két játékosnak meg kell egyeznie a kezdés jogán, ha ez megvolt a játékos-váltó kart a játékkezdő játékos felé kell fordítani (tehát ha a kezdő játékos a baloldalt van a kart balra, ha a jobboldalt akkor jobbra kell dönteni) majd megnyomni a START gombot.

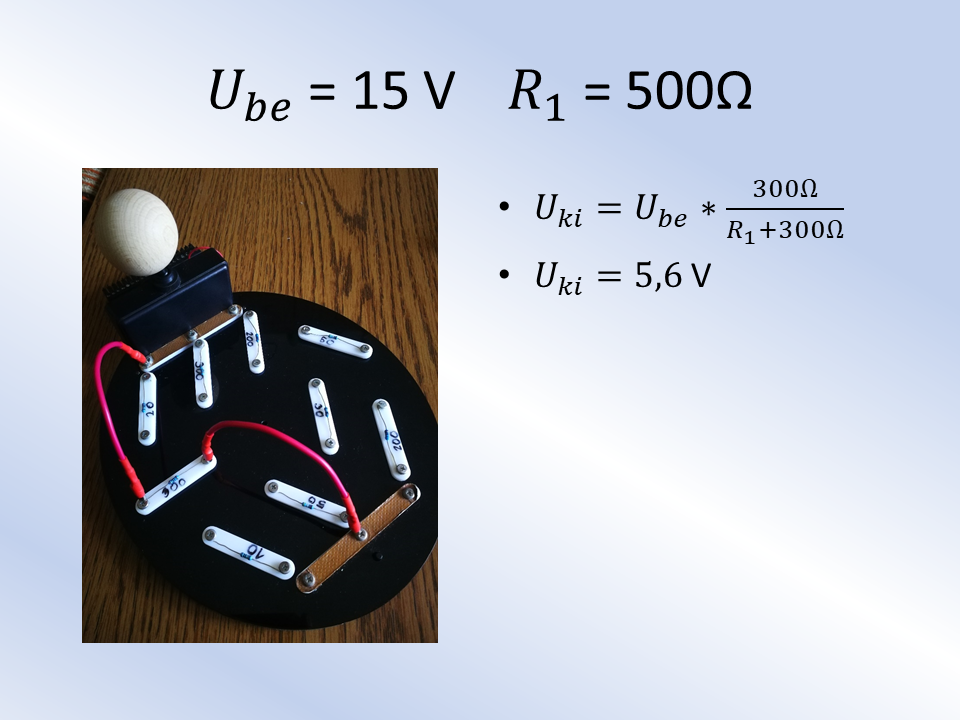

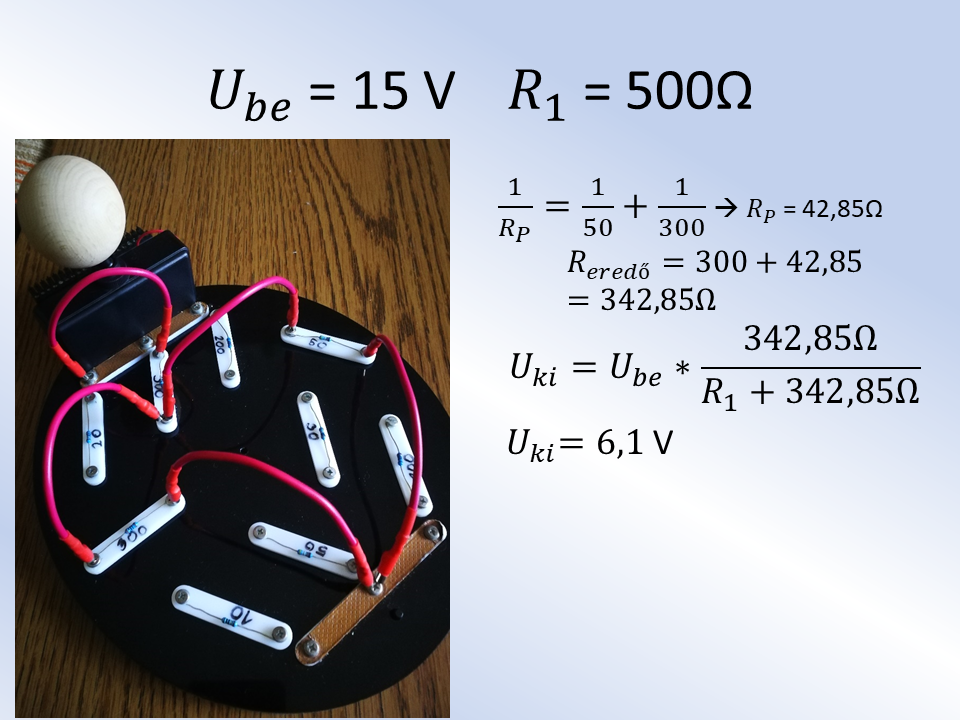

•A játékos feladata a mágneses vezetékek segítségével kirakni egy „áramkört”, azaz a csavarok tetejéhez kell csatlakoztatni a mágneses vezetékeket úgy, hogy azok a pálya két végpontjával soros és/vagy párhuzamos kapcsolást alkossanak.

•Ha a játékos úgy gondolja, hogy befejezte a körét, akkor a játékos-váltó kar eldöntésével átadhatja a kört a másik játékosnak. A kar eldöntésekor a program leméri az osztott feszültséget és ekkor három dolog történhet:

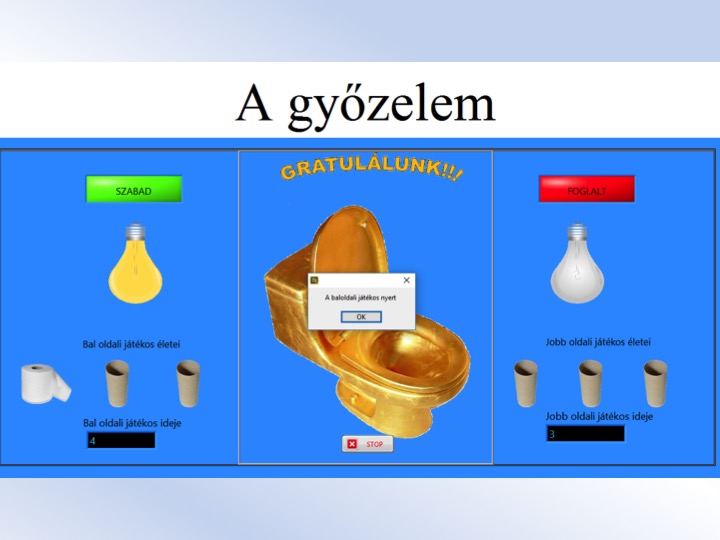

a)Ha a mért feszültsége egyenlő a céllal (±0,2V), akkor azonnal megnyerte a játékot, ezt a program egy arany WC-s háttérrel és szöveggel is jelzi (9. ábra)

b)Ha a mért feszültség közeledett a célfeszültséghez, akkor a program felületén egy „WC öblítés animációja” látható és egy „öblítés hangja” lesz hallható. (8. ábra) Ezen kívül az „Eddigi legjobb próbálkozás” mező értéke is a mért feszültséggel lesz egyenlő.

c)Ha a mért feszültség távolodott vagy pedig újra az „Eddigi legjobb próbálkozás” értékét érte el egy „nyögés” hallható és 1db „élet” levonódik a játékostól

•Mindkét játékosnak 3-3 élete van.

•A játékosok felváltva következnek és vagy teljesen új sorrendet raknak ki, vagy az előzőn módosítanak.

•Nyerni lehet:

a)Ha a mért feszültsége egyenlő a céllal (±0,2V)

b)Az ellenfele elveszíti az összes életét (WC-papírját)

c)Az ellenfele 5 percnél, azaz 300 másodpercnél tovább játszik

•LabVIEW-ban írtuk

•Próbáltunk egyszerű, közérthető szabályokat alkotni

•Emberközeli témát választottunk, a feszültségoldáshoz illő WC-s TÉMÁT

•A mért feszültségeket 1 azaz egy tizedes jegy pontossággal használjuk

•Folyamatos visszajelzést ad:

–Hanghatásokkal

–Szövegekkel

–A játéktáblán keresztül

•Háttérzene is hallható

•Bármikor megállítható

•Letölthető:

https://drive.google.com/open?id=13Pqv18_K7gZIHfa9IbBrA215-xZRhjL9

•Szükséges a futtatáshoz:

•NI Labview 2015

•NI ELVISmx v15.0:

https://www.ni.com/hu-hu/support/downloads/drivers/download.ni-elvismx.html#307222

Mindenkinek jó szórakozást!
